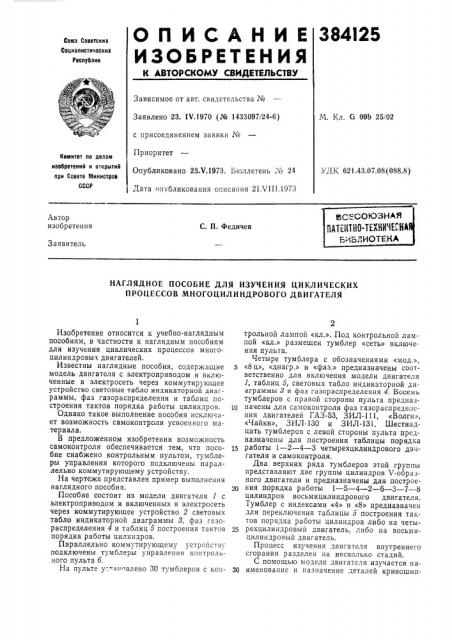

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23. IV.1970 (№ 1433097/24-6) с присоединением заявки №
Приоритет
Опубликовано 23.V.1973. Бюллетень ¹ 24
Дата опубликования описания 21 VIII.1973
М. Кл. G 09Ь 25/02
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.43.07.08(088.8) Автор изобретения
С. П. Федичев
Заявитель
НАГЛЯДНОЕ ПОСОБИЕ ДЛЯ ИЗУЧЕНИЯ ЦИКЛИЧЕСКИХ
ПРОЦЕССОВ МНОГОЦИЛИНДРОВОГО ДВИГАТЕЛЯ
Изобретение относится к учебно-наглядным пособиям, в частности к наглядным пособиям для изучения циклических процессов многоцилиндровых двигателей.
Известны наглядные пособия, содержащие модель двигателя с электроприводом и включенные в электросеть через коммутирующее устройство световые табло индикаторной диаграммы, фаз газораспределения и таблиц построения тактов порядка работы цилиндров.
Однако такое выполнение пособия исключает возможность самоконтроля усвоенного материала.
В предложенном изобретении возможность самоконтроля обеспечивается тем, что пособие снабжено контрольным пультом, тумблеры управления которого подключены параллельно коммутирующему устройству.
На чертеже представлен пример выполнения наглядного пособия.
Пособие состоит из модели двигателя 1 с электроприводом и включенных в электросеть через коммутирующее устройство 2 световых табло индикаторной диаграммы 3, фаз газораспределения 4 и таблиц 5 построения тактов порядка работы цилиндров.
Параллельно коммутирующему устройству подключены тумблеры управления контрольного пульта б.
На пульте у- à. âëåíî 30 тумблеров с коцтрольной лампой «кл.». Под контрольной лампой «кл.» размещен тумблер «сеть» включения пульта.
Четыре тумблера с обозначениями «мод.», «8ц», «диагр.» и «фаз.» предназначены соответственно для включения модели двигателя
1, таблиц 5, световых табло индикаторной диаграммы 3 и фаз газораспределения 4. Восемь тумблеров с правой стороны пульта предназ1р начены для самоконтроля фаз газораспределения двигателей ГАЗ-53, ЗИЛ-111, «Волги >, «Чайки», ЗИЛ-130 и ЗИЛ-131. Шестнадцать тумблеров с левой стороны пульта предназначены для построения таблицы порядка т5 работы 1 — 2 4 3 четырехцилиндрового двигателя и самоконтроля.
Два верхних ряда тумблеров этой группы представляют две группы цилиндров V-образного двигателя и предназначены для построения порядка работы 1 — 5 4 2 — 6 — 3 — 7 — 8 цилиндров восьмицилиндрового двигателя.
Тумблер с индексами «4» и «8» предназначен для переключения таблицы 5 построения тактов порядка работы цилиндров либо на четырехцилиндровый двигатель, либо на восьмицилиндровый двигатель.
Процесс изучения двигателя внутреннего сгорания разделен на несколько стадий.
С помощью модели двигателя изучается наЗр именование и назначение деталей кривошип38412о
Предмет изобретения
° (! ь 1 — — Э !
Составитель О. Голованов
Техред T. Курилко Корректор E. Денисова
Редактор Е. Караулова
Заказ 2225/7 Изд. № 1630 Тира>к 467 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 но-шатунного и газораспределительного механизмов, а также их кинематическая связь.
Последовательность чередования тактоз одноцилиндрового двигателя, его индикаторная диаграмма и фазы газораспределения изучаются включением тумолеров с индексами
«сеть», «мод.», «диагр.», «фаз.» и первого ряда тумблеров с индексами «вп.», «сж.», «рх.», «вх.».
Порядок работы цилиндров многоцилиндрового двигателя изучается включением тумблера с индексами «4» и «8» и тумблеров с левой стороны пульта б. При правильном построении порядка работы цилиндров и последовательности тактов загорятся лампочки на световом табло таблицы 5 построения тактов порядка работы цилиндров.
Проверка знаний фаз газораспределения производится тумблерами, размещенными с правой стороны пульта б. При правильном включении двух тумблеров световое табло фаз газораспределения 4 по углу поворота вала двигателя загорится, а при непрагильном включении световое табло не за: срится.
Наглядное пособие для изучения циклических процессов многоцилиндрового двигателя, l0 например внутреннего сгорания, содержащее модель двигателя с электроприводом и включенные в электросеть через коммутирующее устройство световые табло индикаторной диаграммы, фаз газораспределения и таблиц по15 строения тактов порядка работы цилиндров, отличающееся тем, что, с целью обеспечения возможности самоконтроля, пособие снабжено контрольным пультом, тумблеры управления которого подключены параллельно комму20 тирующему устройству.
