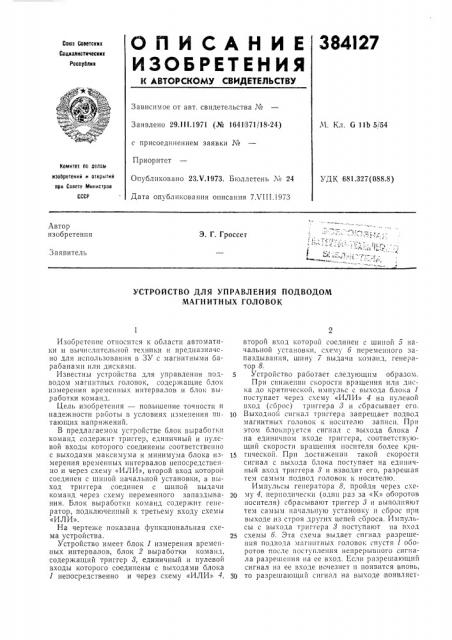

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветс«их

Содиалистичес«лх

Ресс«бли«

Зависимое от авт. свидетельства ¹

Заявлено 29.111.1971 (¹ 1641371/18-24) ."т!. Кл. G 11Ь 5/54 с присоединением заявки №

Приоритет

Опубликовано 23.V.1973. Бюллетень № 24

Дата опубликования описания 7.VIII.1973

Комитет ло делам изобретений и от«рытий лри Совете Министров

УД К 681.32 7 (088.8 ) Автор изобретения

Э. Г. Гроссет

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОДВОДОМ

МАГНИТНЫХ ГОЛОВОК

Изобретение относится к области автоматики и вычислительной техники и предназначсно для использования в ЗУ с магнитными барабанами или дисками.

Известны устройства для управления подводом магнитных головок, содержащие блок измерения временных интервалов и блок выработки команд.

Цель изобретения — повышение точности и надежности работы в условиях изменения питающих напряжений.

В предлагаемом устройстве блок выработки команд содержит триггер, единичньш и нулевой входы которого соединены соответственно с выходами максимума и минимума блока измерения временных интервалов непосредственно и через схему «ИЛИ», второй вход которой соединен с шиной начальной установки, а выход триггера соединен с шиной выдачи команд через схему переменного запаздывания. Блок выработки команд содержит генератор, подкгноченный к третьему входу схемы

«ИЛИ».

На чертеже показана функциональная схема устройства.

Устройство имеет блок 1 измерения временных интервалов, блок 2 выработки команд, содержащий триггер 8, единичный и нулевой входы которого соединены с выходами блока

1 непосредственно и через схему «ИЛИ» 4, второй вход которой соединен с шиной 5 начальной установки, схему 6 переменного запаздывания, шину 7 выдачи команд, генератор 8.

5 Устройство работает следующим образом.

При спи>кении скорости вращения или дш.ка до критической, импульс с выхода блока 1 поступает через схему «ИЛИ» 4 на нулевой вход (сброс) триггера 8 и сбрасывает его.

1р Выходной сигнал триггера запрещает подвод магнитных головок к носителю записи, При этом блокируется сигнал с выхода блока 1 на единичном входе триггера, соответствующий скорости вращения носителя более крит5 тическoi При достижении такой скорости сигнал с выхода блока поступает на единичный вход триггера 8 и взводит его, разрешая тем самым подвод головок к носителю.

Импульсы генератора 8, пройдя через схе2р му 4, периодически (один раз за «К» оборотов носителя) сбрасывают триггер 8 и выполняют тем самым начальную установку и сброс при выходе из строя других цепей сброса. Импульсы с выхода триггера 8 поступают на вход

2s схемы 6. Эта схема выдает сигнал разрешения подвода магнитных головок спустя / оборотов после поступления непрерывного сигнала разрешения на ее вход. Если разрешающий сигнал на ее входе иочезнет и появится вновь, 30 то разрешающий сигнал на выходе появляет384127

Г

Составитель Е. Иванеева

TexI:eg Т. Курилко

Редактор Э. Иконникова

Корректор М. Гарцевич

3 а ка з 2180,8 Изд. ¹ !515 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 ся спустя больший отрезок времени, Эта схема выдает сигнал запрещения подвода магнитных головок спустя т оборотов после подачи непрерывного запрещающего сигнала на ее выход.

Если же запирающий сигнал на ее входе исчезает и появляется вновь, то схема 6 выдает запреш,ающий сигнал спустя больший отрезок времени. За счет применения схемы 6 устраняются ошибки в работе устройства, вызванные однократными сбоями.

Предмет изобретения

1. Устройство для управления подводом магнитных головок, содержащее блок измерения временных интервалов и блок выработки команд, отличающееся тем, что, с целью повышения точности работы устройства, блок выработки команд содержит триггер, единичный и нулевой входы которого соединены со5 ответственно с выходами максимума и минимума блока измерения временных интервалов непосредственно и через схему «ИЛИ», второй вход которой соединен с шиной начальной установки, а выход триггера соединен с шиной

10 выдачи команд через схему переменного запаздывания.

2. Устройство по п. 1, от,гичающееся тем, что, с целью повышения надежности работы, блок выработки команд содержит генератор, 15 подключенный к третьему входу схемы

«ИЛИ»,
