Электроизоляционный л1атериал

Электроизоляционный л1атериал

Иллюстрации

Показать все

Реферат

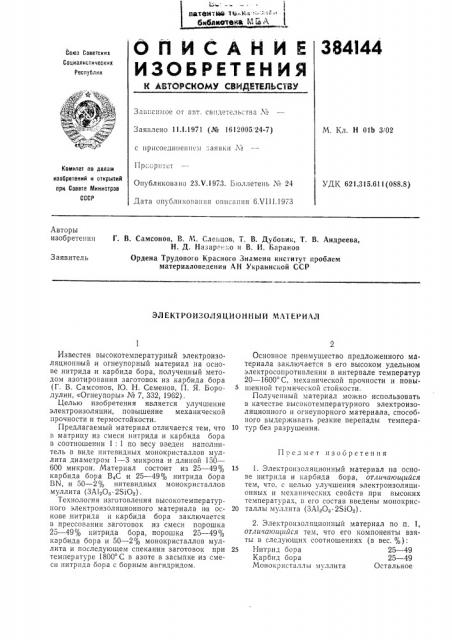

патентвз ттн,к:., --..:;г... бнбдветвиа М ЬА

О П И С А Н И Е 384144

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Заш;снмое от авт. свидетельства М

Заявлено 11 1.1971 (% 1612005. 24-7) М. Кл. Н Olb 3/02 с присоединени:;I =аявки М! Ip,.оритст

Опубликовано 23Л .1973. Бюллетень № 24

Дата опубликования описания 6.VIII.1973

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

УДК. 621,315.611(088.8) Авторы изобретения

Г. В. Самсонов, В. М. Слепцов, T. В. Дубовик, Т. В. Андреева, Н. Д. На ар: : о и В. И. Баранов

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР

Заявитель

ЗЛЕКТРОИЗОЛЯЦИОННЫЙ МА? ЕРИАЛ

Предмет изобретения

Йзвестен высокотемпературный электроизоляционн ый и огнеупорный материал на основе нитрида и карбида бора, полученный методом азотирования заготовок из карбида бора (Г. В. Самсонов, Ю. Н. Семенов, П. Я. Бородулин, «Огнеупоры» ¹ 7, 332, 1962).

Целью изобретения является улучшение электроизоляции, повышение механической прочности и термостойкости.

Предлагаемый материал отличается тем, что в матрицу из смеси нитрида и карбида бора в соотношении 1: I по весу введен наполнитель в виде нитевидных монокристаллов муллита диаметром 1 — 3 микрона и длиной 150—

600 микрон. Материал состоит из 25 — 49о/о карбида бора В4С и 25 — 49 /о нитрида бора

BN, и 50 — 2о/о нитевидных монокристаллов муллита (ЗА120,, 2SIOg).

Технология изготовления высокотемпературного электроизоляционного материала н а основе .нитрида и карбида бора заключается в прессовании заготовок из смеси порошка

25 — 49 о/о нитрида бора, порошка 25 — 49 /о карбида бора и 50 — 2 /о монокристаллов муллита и последующем спекании заготовок при температуре 1800 С в азоте в засыпке из смеси нитрида бора с борным ангидридом.

Основное преимущество предложенного материала заключается в его высоком удельном электросопротивлении в интервале температур

20 — 1600 С, механической прочности и повы5 щенной термической стойкости.

Полученный материал можно использовать в качестве высокотемпературного электроизоляционного и огнеупорного материала, способного выдерживать резкие перепады темпера10 тур без разрушения.

15 1. Электроизоляционный материал н а основе нитрида и карбида бора, отлича>ощийся тем, что, с целью улучшения электроизоляционных и механических свойств при высоких температурах, в его состав введены монокрис20 таллы муллита (ЗА1зОз 2SiO ).

2. Электроизоляционный материал по .п. 1, отлитаютиийся тем, что его компоненты взяты в следующих соотношениях (в вес. /о):

25 Нитрид бора 25 — 49

Карбид бора 25 — 49

Монокристаллы муллита Остальное
