Устройство для приклеивания застежки- молния к голенищам обуви

Устройство для приклеивания застежки- молния к голенищам обуви

Иллюстрации

Показать все

Реферат

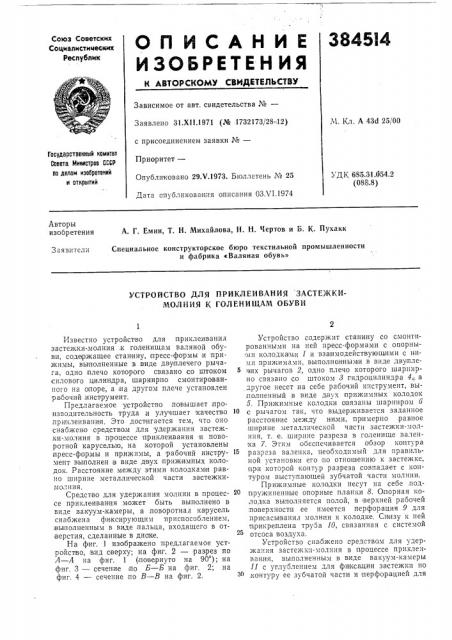

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.Х11.1971 (№ 1732173/28-:72) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29,V.1973. Бюллетень ¹ 25

Дата опубликованля описания ОЗХ1.1974

М. Кл. А 43d 25/00

Государственный комнтвт

Совета Министров СССР оо делам изобретений и открытий

УДК 685.31.054.2 (088.8) Авторы изобретения

А. Г. Емин, Т. Н. Михайлова, Н. H. Чертов и Б. К. Пухакк

Специальное конструкторское бюро текстильной промышленности и фабрика «Валяная обувь»

Заяв,ители

УСТРОЙСТВО ДЛЯ ПРИКЛЕИВАНИЯ ЗАСТЕЖКИМОЛНИЯ К ГОЛЕНИ1ЦАМ ОБУВИ

Известно устройство для л риклеивания застежки-,молния,к голенищам валяной обуви, содержащее станину, пресс-формы и прижимы, выполненные в .виде дву плечего рычага, одно плечо которого связано со штоком силового цилиндра, шарнирно смонтированного на о поре, а на другом плече установлен р а бочи й,и нструм ент.

Предлагаемое устройство повышает производительность труда .и улучшает качество лриклеивания. Это достигается тем, что оно снаожено средством для удержания застежки-молния в процессе приклеивания m поворотной каруселью, на .которой установлены пресс-формы и прижимы, а рабочий инструмент выполнен в виде двух прижимных колодок. Рассто|яние между этими колодками равно ширине металлической части застежкимол ния.

Средство для удержания молнии в процессе приклеивания может быть выполнено в виде вакуум-,камеры, а,поворотная карусель снабжена фиксирующим приспособлением, выполненным в виде .пальца, входящего в отверстия, сделанные в диске.

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 — разрез по

А — А на фиг. 1 (повернуто на 90 ); на фиг, 3 — сечение ло Б — Б на фиг, 2; на фиг. 4 — сечение,по  — В на фиг. 2.

Устройство содержит станину со ссяонтцрованными на ней пресс-формами с опорнымп колодка ми 1 и вза имодействующими с ними прижимами, выполненным и в виде двуплечих рычагов 2, одно плечо которого шарнирно связано со штоком 8 гидроцилиндра 4„.. а другое несет на себе рабочий инструмент, вылолненный в:виде двух прижимных колодок

5. Прижимные колодки связаны шарниром б

70 с рычагом так, что выдерживается заданное расстояние между ними, пр имерно,равное ширине металлической части застежки-молния, т. е. ширине разреза в голенище валенка 7. Этим обеспечивается обзор контура

75 разреза валенка, необходимый для правильной установки его по отношению к застежке, при .которой контур разреза совпадает с контуром выступающей зубчатой части молчии.

Прижимные колодки несут на себе,подпружиненные опорные планки 8. Олорная колодка вылолняется полой, в верхней рабочей поверхности ее имеется перфорация 9 для присасыванил молнии к колодке, Снизу к пей прикреплена труба 10, связанная с системой отсоса воз духа.

Устройство снабжено средством для удержания застежки-молния в процессе приклеивания, выполненным в виде вакуум-камеры

11 с углублением для фиксации застежки по ,контуру ее зубчатой части и перфорацией для

384514

55 присасывания тканевой части 12 молнии. Вакуум-камера шарнирно смонтирована на воздухоотсасывающей трубе 18.

Пресс-формы, прижимы и г идросистема смонтированы на поворотной карусели 14, установленной с ломощью нескольких QIITорных роликов 15 на,плите 1б, имеющей направляющую кольцевую канавку, по которой катятся эти ролики. Устойчивость карусели обеспечивается ограничительным пальцем 17, жестко связанным с плитой 16,è имеющим аналоги чную направляющую канавку для роликов 15.

Карусель удерживается в заданном положении фиксирующигм приспособлением 18, входящим в отверстия диска 19, закрепленного на карусели. Количество отверстий соответствует числу цилин|дров и связанных с ними прижимов.

Фиксирующее приспособление 18 запрессовывается в д вуплечий рычаг 20, с идящий на оси 2il,â кронштейне 22 неподвижной рамы 28. В отверстие диска палец входит и удерживается там с помощью пружины 24, а снятие флксации осуществляется нажатием на гпедаль 25.

Гидросистема для привода гидроцплиндров состоит из трубопроводов 25, распределительных коробок 27, управляющих золот,ников 28 с педалями 29, смонтированных на кронштейнах 80, закрепленных на карусели.

Работает машина следующим ооразом.

Застежку-молнию укладывают на вакуумкамер у П так, чтобы контур ее зубчатой части совпал с прорезью, а язычок молнии был евер xy. P аспр едел итель н ы и кр а н гидр ос истемы,в это врем я включен, и .воздух отсасывается толнко из ваиуум-камеры 11. Застеж.ка присасывается к перфора циям 9 колодки.

Затем поворачивают прижиьмные колодки 5 до соприкосновения с опорной колодкой 1 и атер е ключают,кран 31. Воздух перестает отсасываться из вакуум-камеры 11 и начинается отсос из опорных колодок 1. Таким образом .молния оказывается зафиксированной на той опорной, колодке 1, которая в данный момент времени находится в рабочей зоне. Тканевая часть застежки-,молния намазывается клеем.

Валенок надевают на опорную колодку 1 так, чтобы контур разреза валенка совпал с контуром зубчатой части молнии. Нажимают на педаль 29, и золотник занимает такое положение, пр,и котором шток 8 выходит из гидроц илиндра 4, Момент возвращения .педали в нейтральное положение выбирается та.ким, при котором опускание прижима прекращается при соприкосновении опорных планок 8 с валенком. В этом положении проверяют правильность рас поло кения контура разреза валенка по отношению к молнии и, в случае необходимости, корректируют его. После этого, прижим доводится до крайнего нижнего положения, созда|вая за данное давление прижима валенка к молн ии, величина которого регулируется изменением давления ,в гидросистеме с помощью золотника 32, Далее переключают кран 31 на отсос воздуха из колодки 1.

Нажатием на .педаль 25 снимают фиксацию карусели 14 и поворачивают ее за опор,ные колодки 1. Ка к только палец 88 выйдет из отверстия в диске 19, отпускают педаль, и аалец скользит по диску до тех пор, пока под .ним не olKapKется очередное отверстие. При этом, палец под действием пружины зафиксирует .карусель в новом положениями. Затем нажимают на педаль и:прижим поднимается, педаль,воз вращается в нейтральное положе.ние, а валенок с приклеенной застежкой-молния снимается с колодки 1, и соответствующая колод|ка готова к новому циклу приклеивания.

Предмет изобретения

1. Устройство для п риклеивания застежки-молния к голенищам обуви, например, валяной, содержащее станину, пресс-формы и прижимы, выполненные в виде двуплечего рычага, одно плечо которого связано со штоком силового цилиндра, шарнирно смонтированного на станине, на другом установлен рабочий инструмент, отличающееся тем, что, с целью повышения производительности труда и улучшения качества приклеивания, оно снаожено средством для удержания застежки-.молния в процессе приклеивания и пово,ротной каруселью, на которой установлены пресс формы и прижимы, а рабочий инструмент вьгполнен в виде двух прижимных колодок, при этом расстояние между этими колодками равно ширине металлической части застежки-.молния.

2. Устрой ство по,IT. 1, отличающееся тем, что средство для удержания застежки-молния в процессе приклеивания выполнено в виде ва,куум-камеры.

3. Устройство по п. 1, отличающееся тем, что поворотная карусель снабжена фи кси рующим приспособлением, вы полненным в виде пальца, входящ.,о в отверстия, сделанные в диске.

384514

Составитель А. Бражникова

Техред А. Камышникова Корректор Н. Стельмах

1- едактор Ю. Хацинская

Тип. Харьк. фил. пред. «Патент»

Заказ 642 Изд. ¹ 635 Тираж 455 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
