Реферат



Ф

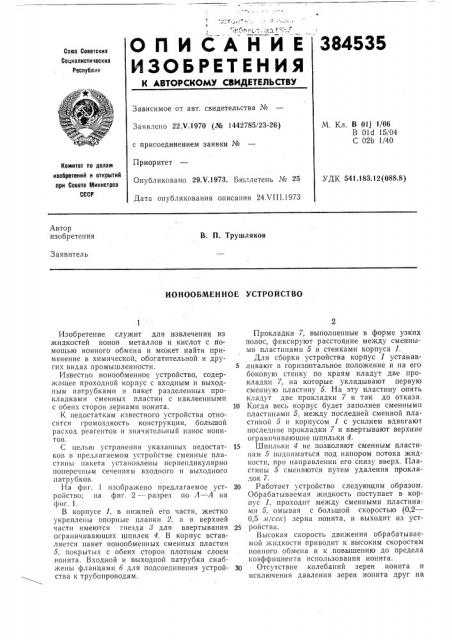

О П И С А Н И Е 384535

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республнк

Зависимое от авт. свидетельства №

М, Кл. В ОЦ 1/06

В 01d 15/04

С 02Ь 1/40

Заявлено 22.Ч.1970 (№ 1442785/23-26) с присоединением заявки №

Приоритет

Опубликовано 29Х.1973. Бюллетень № 25

Дата опубликования описания 24Х111.1973

Комитет по делам изобретений и открытий

IlpN Совете Министров

СССР

УДК 541.183.12 (088.8) Автор изобретения

В. П. Трушляков

Заявитель

ИОНООБМЕННОЕ УСТРОЙСТВО

Изобретение служит для извлечения из жидкостей ионов металлов и кислот с помощью ионного обмена и может найти применение в химической, обогатительной и других видах промышленности. 5

Известно ионообменное устройство, содерлкащее проходной корпус с входным и выходным патрубками и пакет разделенных прокладками сменных пластин с наклеенными с обеих сторон зернами ионита. 10

К недостаткам известного устройства относятся громоздкость конструкции, большой расход реагентов и значительный износ ионитов.

С целью устранения указанных педостат- 15 ков в предлагаемом устройстве сменные пластины пакета установлены перпендикулярно поперечным сечениям входного и выходного патрубков.

На фиг. 1 изображено предлагаемое уст- 20 ройство; на фиг. 2-- разрез по Л вЂ” А на фиг. 1.

В корпусе 1, в нижней его части, жестко укреплены опорные планки 2, а в верхней части имеются гнезда 8 для ввертывания 25 ограничивающих шпилек 4. В корпус вставляется пакет ионообменных сменных пластин

5, покрытых с обеих сторон плотным слоем ионита. Входной и выходной патрубки снабжены фланцами б для подсоединения устрой- 30 ства к трубопроводам.

Прокладки 7, выполненные в форме узких полос, фиксируют расстояние между сменными пластинами 5 и стенками корпуса 1.

Для сборки устройства корпус 1 устанавливают в горизонтальное положение и на его боковую стенку по краям кладут две прокладки 7, »а которые укладывают первую сменную пластину 5. На эту пластину опять кладут две прокладки 7 и так до отказа.

Когда весь корпус будет заполнен сменными пластинами 5, между последней сменной пластиной 5 и корпусом 1 с усилием вдвпгают последние прокладки 7 и ввертывают верхние ограничивающие шпильки 4.

Шпильки 4 не позволяют сменным пластинам 5 подниматься под напором потока жидкости, прп направлении его снизу вверх. Пластины 5 сменяются путем удаления прокладок 7.

Работает устройство следующим образом.

Обрабатываемая жидкость поступает в корпус 1, проходит между сменными пластинами 5, омывая с большой скоростью (0,2—

0,5 л/еек) зерна ионита, и выходит из устройства.

Высокая скорость движения обрабатываемой жидкости приводит к высоким скоростям ионного обмена и к повышению до предела коэффициента использования ионита.

Отсутствие колебаний зерен ионита и исключения давления зерен ионита друг на

384535

Фиг./

Составитель О. Догаев

Редактор Е. Левина Техред А. Камышникова Корректор Е. Михеева

Заказ 2376/9 Изд. М 677 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 друга обеспечивает значительное снижение процесса разрушения зерен ионита.

Предмет изобретения

Ионообменное устройство, содержащее проходной корпус с входным и выходным патрубками и пакет разделенных прокладками сменных пластин с наклеенными с обеих сторон зернами ионита, отличающееся тем, что, с целью повышения производительности и упрощения конструкции, сменные пластины пакета установлены перпендикулярно поперечным сечением входного и выходного патрубков.
