Реферат



/т.» !

БлзсОЯ, 27

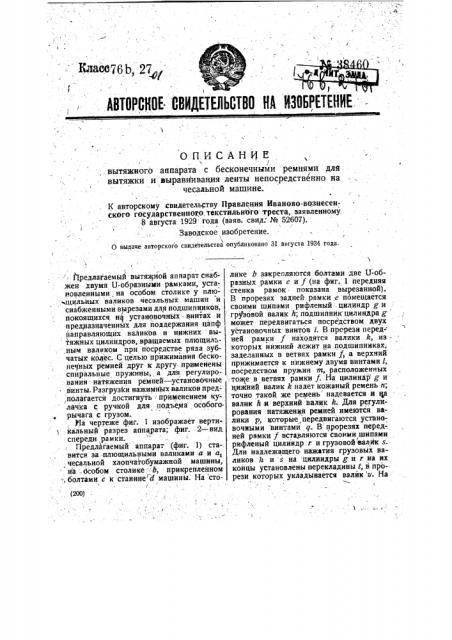

АВТОРСКОЕ. ООИДЕТЕЛЬСтВО НА ИЗОЬРЕТЕЕЕ.ОПИСАНЦЕ. вытяжного аппарата с бесконечными Ремнями для

/ вытяжки и выравнивания ленты непосредственно на чесальной машине.

К авторскому свидетельству Правления Иваново-вознесенского государственного, текстильного треста, заявленному.

8 августа 1929 года (ваяв. сна: № 52607).

Заводское изобретение.

0 выдаче авторского свидетельства опубликовано 3I августа 1934 года. (200) l : предлагаемый вытяжной аппарат снабжен двумя U-образными рамками, уста-, новленными, на особом столике у плющильных валиков чесальных машин и снабженными вырезами для подшипников, покоящихся на установочных "винтах и предназначенных для поддержания цапф йаправляющих валиков и нижних вйтяжных цилиндров,,вращаемых плющильным валиком при посредстве ряда зубчатых колес. С целью прижимания бесконечных ремней друг к другу. прйменены спиральные пружины, а для. регулирования - натяжения ремней — установочные . винты. Разгрузки нажимных валиков пред-

;полагается достигнуть применением кулачка с ручкой для подъема особого

° -рычага с грузом.

Иа чертеже фиг. 1 изображает вертикальный разрез аппарата; фиг. 2 — вид спереди, рамки.

Предлагаемый аппарат (фиг. 1) ставитСя за;плющильными валиками а и а, чеСальной хлопчатобумажной машины, на ". 0co60M столике 6, прикрепленном

, болтами с к станине И MBglHHH. На столике 3 закрепляются болтами две U-об- . разных рамки е и f (на фиг. 1 передняя стенка рамок . показана вырезанной).

В прорезях задней рамки,е помещается своими шипами рифленый . цилиндр g u грузовой валик Ь; подшипник цилиндра g может передвигаться посредством двух установочных винтов 7. В прорези передней . рамки f находятся валики Й, из . которых нижний лежит на подшипниках, заделанных в ветвях рамки f> а верхний прижимается к нижнему двумя винтами 1, посредством пружин т, Оасположенных тоже в ветвях рамки f. На цилиндр д и нижний валик Й надет кожаный ремень и; точно такой же ремень надевается и на валик h.è верхний валик k. Для регулирования натяжения ремней имеются валики р, которые передвигаются установочными винтами q. В прорезях передней рамки f вставляютсн своими, шипами рифленый цилиндр r и грузовой валик s

Дли надлежащего нажатия грузовых валиков h и s на цилиндры g u r на их концы установлены перекладины t, в прорези которых укладывается валйк и. На

E фи(4, уьигР. концы валика и, выходящие за рамку f, надеваются, крючки е (на фиг. 1 передний крючок показан обрезанным), со вста-вленным в. них валиком ау, на котором. лежит рычаг.х с передвижным гру.зом A . .Ðû÷àã х,.расположен в середине прибора: и вращаетс% между двумя ушами у,"прикрепленными к столику А

Для удобства частичной разборки прибора рычаг х, вместе с грузом А, подни, мется посредством, кулачка В ручкой С.

Небольшое. натяжение ремней можно ,. производить посредством отодвигания

-рамки f двумя установочными винтами L.

Вращение цилиндров g и r, а - вместе с ними валиков h u s и кожаных рем. ней и совершается шестернями 1 5, приводимыми во вращение плющильным валиком а, так как шестерня 1 закреплена на оси валика а. Очистку прибора от пуха производится очистительными ва. . ликами Е. — Прй работе прибора чесальная лента о-о„ выходящая из плющильных валиков а — а„ проходит .между ремнями п, затем между цйлиндром jr и валиком s, сплющивается, идет обычным порядком в койлер машины и укладывается в таз. Окружная екорость .переднего цилиндра r больше окружной скорости заднего цилиндра Аи поэтому:лента утоняется . и вытягивается. Кроме того, вследствие близкой подводки цилиндра гк ремням л волокна

- Эккерт Б. М. Гутман

Fe@aamp 1о. н. герман в ленте распределяются правильнее и происходит ее .выравнивание. ,, П р е д м.е т . и з о б р е т е н и я., 1 Вытяжной аппарат с бесконечными . ремнями 4ля. вытяжки и выравнивания ленты непосредственно на чесальной машине, отличающийся применением двух

U-образных рамой е и f, установленных у плющилвных валиков на прикреплен-. ном болтами к-станине машины столике b .: и снабженных вырезами, служащими для помещения подшипников, поддерживающих -цапфы, направляющих валиков и нижни вытяжных цилиндров, приводимых во-вращение плющилъным валиком а помощью ряда. зубчатых колес, какбвые подшипники,,с. целью ретулйрования по-, ложения валиков,. покоятся на устайовочных винтах i.

2. При аппарате по п. 1, с целью

-упругого .прижимания, бесконечных ремней друг к другу, применение спиральных пружин m, помещенных в вырезе рамки f над направляющим валиком Й, а с целью регулирования натяжения рем.,ней —.установочных винтов q и L, из коих винты q служат, для:изменения положения направляющего валики p, a вийты L— для г ереиещения рамки f. по столику К

3. При аппарате по пп..1 и 2:применение кулачка В с ручкой С, сиужащего для подъема рычага х-с грузом, с целью разгрузки нажимных валиков h u s.

,, Тик. „-П,"омиоаиграф", Тамб вскаа. 1х, Qag. 553
