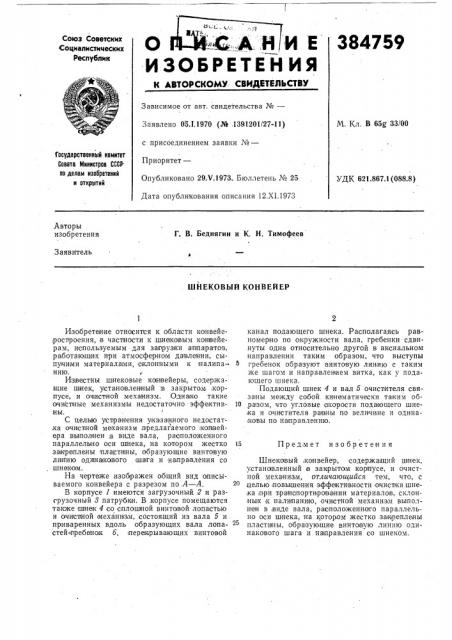

Союз Советских
Социалистических
Республик о И Е 384759
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ. СВИЯЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено ОБЛ.1970 (№,! 391201/27-11) М. Кл. В 65Q 33/00 с присоединением заявки ¹â€”
Гасударственный комитет
Совета Министров СССРпо делам изобретений и открытий
Приоритет—
Опубликовано 29.V.1973., Бюллетень № 25
Дата опубликования описания 12,Х1.1973
УДК 621.867 1(088.8) Авторы изобретения
Г. В. Беднягин и К. Н. Тимофеев
Заявитель
ШНЕКОВЫЙ КОНВЕЙЕР
Изобретение относимся к области ко|нвейеростроения, в частности к,шне ковым ко нвейерам, используемым для зааруз ки ап па ратов, ра ботающих при атмосферном давлении, сыпучи ии материалами, с клонньгми к IHaлипа-. нию.
Ф
Известны шнековые ксзн вейеры, содержащие шнек, QlcTBHOIBJIeHIHbIH в закрытои,кор>гусе, и очистной механизм. Одна ко такие очисDHbIp, механизмы недостаточно эффе ктивны.
С целью уст ранения ука1за|нного недостатка очистной механизм .предлагаемого:коявейера вьаполнен в виде вала, расположенного параллелыно оси шнека, на котором жестко закреплены пластичны, образующие винтовую линию одгана кового ша га и направления со шн аксом.
На чертеже изображен общий вид описываемого конвейера с разрезом по А — А.
В корпусе 1 имеются загрузочный 2 и разгрузочный 8 патрубии. В .корпусе помещаются также GIIHQK 4 со сплош1ной винтовой лопастью и очистной ixexaHmai>I, состоящий .из вала б и пр|иваренных вдоль образующих вала лопастейпребенок б, перекрывающих винтовой канал подающего шнека. Располагаясь равномер но по окружности вала, гребенки сдвинуты одна относительно другой в аксиальном направлении таким образом, что выступы гребенок образуют винтовую линию с таким же шагом и направлением витка, как у подающего шнека.
Подающий шнек 4 и вал б очисвителя связанны между собой кинематически та ким об-!
0,разом, что угловые скорости пода ющего шнека и очистителя равны по величине и одина.ковы по на правлению.
15 Предмет изобретения
Шнековый ко нвейер, содержащий шнек, установленный в закрытом корнусе, и очистной меха низм, отличающийся тем, что, с целью повьашения эффективности olvHOIIxH шнека,при транспорти рова нии материалов, склонных к нали панию, очистной механизм вььполнен в,виде вала, расположенного параллельно оси шнека, на котором жестко закреплены пластганы, образующие винтовую линию одинакового шага и наагравления со шнеком.
384759
А-А подернуто ф
