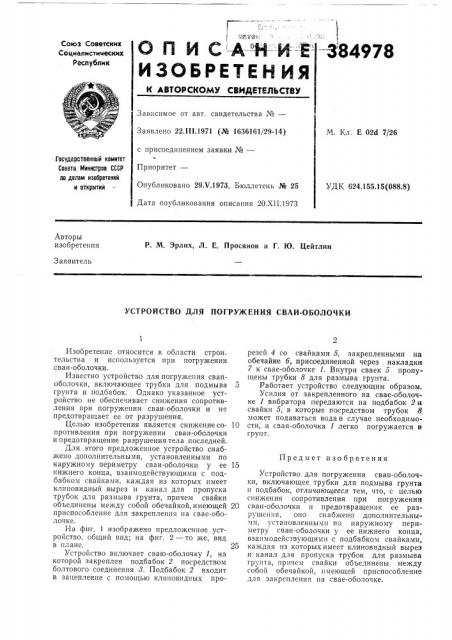

О П И C -А-- -И-:И- ЕИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик

-384978

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. Кл. Е 02d 7/26

Заявлено 22. I I I.197! (№ 1636161/29-14) с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий

Приоритет—

Опубликовано 29Х.1973. Бюллетень ¹ 25

Дата опубликования описания 20.XII.1973

УДК 624.155.15(088.8) Авторы изобретения

P. М. Эрлих, Л. Е. Просянов и Г. Ю, Цейтлин

3 аявитель

УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ СВАИ-ОБОЛОЧКИ

Предмет изобретения

Изобретение относится к области строительства и используется при погружении сваи-оболочки.

Известно устройство для погружения сваиоболочки, включающее трубки для подмыва 5 грунта и подбабок. Однако указанное устройство не обеспечивает снижения сопротивления при погружении сваи-оболочки и не предотвращает ее от разрушения.

Целью изобретения является снижение со- 10 противления при погружении сваи-оболочки и предотвращение разрушения тела последней.

Для этого предложенное устройство снабжено дополнительными, установленными по наружному периметру сваи-оболочки у ее 15 нижнего конца, взаимодействующими с подбабком свайками, каждая из которых имеет клиновидный вырез и канал для пропуска трубок для размыва грунта, причем свайки объединены между собой обечайкой, имеющей 20 приспособление для закрепления па свае-оболочке.

На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 — то же, вид в плане. 25

Устройство включает сваю-оболочку 1, на которой закреплен подбаоок 2 посредством болтового соединения 8. Подбабок 2 входит в зацепление с помощью клиновидных прорезей 4 со свайками 5, закрепленными на обечайке 5, присоединенной через накладки

7 к свае-оболочке 1. Внутри сваек 5 пропущены трубки 8 для размыва грунта.

Работает устройство следующим образом.

Усилия от закрепленного на свае-оболочке 1 вибратора передаются на подбабок 2 и свайки 5, в которые посредством трубок 8. может подаваться вода в случае необходимости, и свая-оболочка 1 легко погружается в грунт.

Устройство для погружения сваи-оболочки, включающее трубки для подмыва грунта и подбабок, отличающееся тем, что, с целью снижения сопротивления при погружении сваи-оболочки и предотвращения ее разрушения, оно снабжено дополнительными, установленными по наружному периметру сваи-оболочки у ее нижнего конца, взаимодействующими с подбабком свайками, каждая из которых имеет клиновидный вырез и канал для пропуска трубок для размыва грунта, причем свайки объединены между собой обечайкой, и меющей приспособление для закрепления па свае-оболочке.

384978

4-A щ .5

Ё.д
