Реферат



1 бюенотон<а".,.- .;

r p f

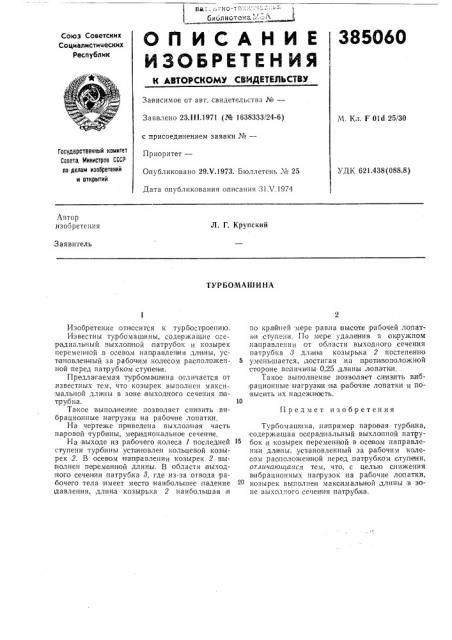

О Il И C А Н И Е 385060

ИЗОБРЕТЕНИЯ I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹вЂ”

Заявлено 23.Ill.1971 (¹ 1638333 24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29Х.1973. Бюллетень ¹ 25

Дата опубликования описания 31 V.1974

М. Кл. Г 01d 25/30

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.438 (088.8) Автор изобретения

Л. Г. Крупский

Заявитель

ТУРБОМАШ И НА

Предмет изобретения

Изобретение относится к турбостроению.

Известны турбомашины, содержащие осерадиальяый выхлопной,патрубок и козырек переменной B осевом .нап равлен ии длины, успановлен ный за рабочим .колесом расположенной перед папрубком сту пени.

Предлагаемая турбома шина отличается от ,известных тем, что козырек выполнен максимальной длины в зоне выходного сечения п атру бка.

Такое выполнение позволяет сни|зить вибрационные нагрузки на рабочие лопатки.

На чертеже пр!иведена выхлопная часть паровой турбины, меридиональное сечение.

На выходе из рабочего колеса 1 последней ступени турбины установлен кольцевой, козырек 2. В осевом оеаяр авлении козырек 2 выотолнеи перемен ной длины. В области выходного сечения патрубка 8, где .из-за отвода рабочего тела имеет место наибольшее падение давления, длина козырька 2 наибольшая и по крайней мере равна высоте рабочей лопатки ступени. По мере удаления в оиружном па правлении от области выходного сечения патрубка 8 длили а козырька 2 постепенно

Ь уменьшается, достигая,на противоположной стороне, величины 0,25 длины лола тки.

Такое выполнекие позволяет снизить виб рационные 1нагруэк и,на рабочие лопатки и повысить .их надежность.

Турбомашина, например паровая турбина, :содержащая осерад нальный выхло пной патпубок и козырек переменн ой в осевом направлении длины, .установленный за,рабочим колесом .раоположегеной перед .парубком стулени, отличающаяся тем, что, с целью снижения вибрационных нагрузок»а .рабочие лопатки, козыр,ек выполнен максимальной длины,в зоне выходного .сечения патрубка.
