Союз Советских

Социалистических

Республик

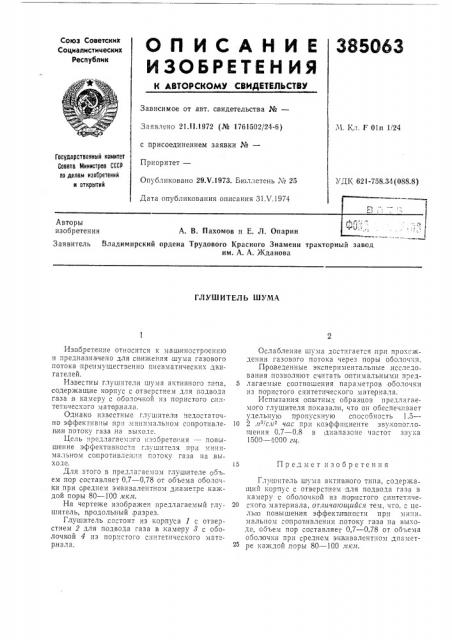

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 21.11,1972 (№ 1761502/24-6) с присоединением заявки №вЂ”

Приорите г—

Опубликовано 29Л .1973. Бюллетень М 25

Дата опубликования описания 31 V.1974

Ч. Кл. F Oln 1/24

Государственный комитет

Совета Министров СССР но делам иэооретений и открытий

УДК 621-758.34 (088.8) Авторы изобретения

A. В. Пахомов и E. Л. Опарин

Владимирский ордена Трудового Красного Знамени тракторный завод им. А. А. Я(данова

Заявитель

ГЛУШИТЕЛЬ ШУМА

Предмет изобретения

Изооретение относится к машиностроению и предназначено для снижения шума газового потока преимущественно пневматических двигателей.

Известны глушители шума активного типа, содержащие корпус с отверстием для подвода газа;в камеру с оболочкой из пористого оинтетического материала.

Однако известные глушители недостаточно эффективны при,минимальном сопротивлении потоку газа на выходе.

Цель предлагаемого изобретения — повышение эффективности глушителя при ми имальном cetIlpoTHBëå L".:: готоку газа на .BbIхо.де.

Для этого в предлагаемом глушителе объ ем пор составляет 0,7 — 0,78 от объема оболочки при среднем эквивалентном диаметре каждой по ры 80 — 100 лкл.

На чертеже изображен предлагаемый глушитель, продольный, разрез.

Глушитель, состоит из корпуса 1 с отверстием 2 для подвода газа в,камеру 8 с ооолочкой 4 из пористого синтетического матер,нала.

Ослабление шума достигается,прп прохсждении газового потока через поры оболочки. .Проведенные экспериментальные исследования позволяют считать о>птимальными пред5 лагаемые соотношения параметров ободочки из пористого синтетического материала.

Испытания опытных образцов предлагаемого глушителя показали, что он обеспечлвает удельную пропускную способность 1,5—

1G 2 л /сл час при коэффициенте звукопоглошения 0,7 — 0,8 в диапазоне частот звука

1500 — - 1000 ги.

Глушитель шума активного типа, содержащий корпус с отверстием для подвода газа в камеру с оболочкой из пористого синтетиче20 ского материала, отличающийся тем, что, с целью повышения эффективности прн мини мальном сопротивлении, потоку газа на выходе, объем пор составляет 0,7 — 0,78 от ооъема оболочки при среднем эквивалентном диаметре каждой, поры 80 — 100 лкл.

385063

Составитель О. Тугарева

Техред T. Курилко

Редактор Е. Васева

Корректор Л. Орлова

Тип. Харьк. фил. пред. «Патент»

Заказ 649 Изд. М 643 Тираж 602 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
