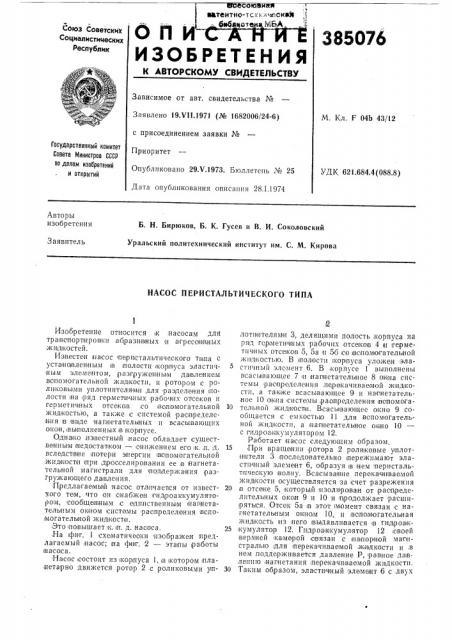

qOIO НЕ

ВИВТФНТНОТСХ>-,и ВОНЕЙ е

ОП И изоБ итеНИЯ бб Ю

Сочв Советских

Социалистических

Республик

385076

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 19.VI I.1971 (№ 1682006/24-6) с присоединением заявки №

Приоритет

Опубликовано 29.Ч.1973, Бюллетень № 25

Дата опубликования описания 28.1.1974

М. Кл. F 04Ь 43/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.684.4(088.8) Авторы изобретения

Б. Н. Бирюков, Б. К. Гусев и В. И. Соколовский

Уральский политехнический институт им. С. M. Кирова

Заявитель

НАСОС ПЕРИСТАЛЬТИЧЕСКОГО ТИПА

Изобретение относится a(,насосам для транспортировки абразивных H агресои вных ж|одко стей.

Известен насос пе ристальтического типа с устано влен ным lB полости корлуса эластичным элементом, раз руженным давлением в с помогательной жидкости, и ротором ic po ликовьоми уплотнителями для разделения полости на ряд герметичных рабочих отсеков и герметичных отсеков со,вопомогательной жидкостью, а также с системой раоооределеiHnsI IB виде нагнетателыных и всасывающих окон, выполненных tB IKoplnóñå.

Одна ко,известный,насос обладает существенным |недостатком — снижением его ас.,п. д. вследствие inoTepH э нергии в спомогательной окидосост и при дросселировании ее в нагнетательной магистрали для по ддержания разоружающего да вления.

Предлагаемый насос отличаемся от известно го ТВМ, что он .снабже н гидроаккумулятором, сообще н ным с единственным нагнетатель ным окном системы распределе ния iBicпомогательной жидкости. Это по вышает к. ln. д. насоса. ,На фиг. 1 схематически изоб раже н предлагаемый насос; на фи г. 2 — этапы |работы

macoса.

Насос состоит из корпуса 1, в котором планета рно движется ротор 2 с роликовыми уплотнителями 3, делящими полость, корпуса на ряд гсрметич ных рабочих отсеко в 4 и ге рметичных отсеков 5, 5а и 5б со вопомогательной жпДкостыю. В lno tlocTH lIIopn) ca улооке н эла стпчный элемент 6. В корпусе 1 выполнены всасыва|ощее 7 и напнетательное 8 окна системы распределеиия,пе ре качиваемоц жидкости, а также всасывающее 9 и на пнетатель,ное 10 окна системы,распределения ecinoxora10 тельной жид кости. Всасывающее окно 9 сооощается с емкостью 11 для вспомогательной жид кости, а наг нетательное окно 10— с гидроапскумулятором 12.

Работает, насос следующим образом.

15 П|ри вращении ротора 2 роли ковые уплотнители 3 последовательно пережимают эластпчный элемент 6, образуя в нем перистальтпческую волну. Всасыва ние перекачи вае1мой жидкости осуществляется за счет разрежения

20 в отсеке 5, il;OToprlA пзолиро ва н от,расп ределительных окон 9 и 10 и продолжает расши ряться. OTIcel 5а е этот момент связан с нагнетательным оосно м 10, и всломогательная жид кость из,него, выдавливается iB I Hppoail 25 кумулятор 2. Гп дроанокумулятор 12 своей верхней камерой с вязан с напорной ìaoIIстралью для перекачиваемой,жидкости и в нем,поддержи вает ся давление Р, равное давлеосию нагнетания перекачиваемой жидкости.

30 Танским образом, эластичный элемент 6 с двух

385076 сторон на пружен одинаковым давлением и не и1с пьгтывает высоких на пряже ний. Начи ная с момента, когда отсек 5а,за нимает минималыный объем, вс пoìîãàòåëüiíàÿ жидкость из гидроа ккумулятора 12 посту пает в этот отсек, непрерывно его,расширяя. Давление жидкости в опсеке создает движущий момент на валу насоса, т. е. отсек работает in моторном режиме. В ра бочем отсе|ке 4 продолжается в сасыва ние перекачиваемой жидкости за сечет разрежвния в отсеке 5. При дальнейшем д вижении рото ра 2 опсек 4 за нимает максимальный объем. На этом заканчи ваетnepeiIIaHHinae1Ioé жидкости и,начинается п роце сс |нагнетания.

В этот монумент icocegiHHe роликовые уплотнители 3 перекрывают сына 7, 8 распределения перекачиваемой жид кости. На последнем эта не рабочего epoiIIecica насоса отсек 5а отклю чаепся от на пнетательного окна 10 и соеди няевся со всасывающим окном 9. При дальнейшем расширении отсека 5а .жидкость в него lnolcTónaåò и1з емкости 11. С нагнетателыным окном,10 в этот момент сообще|н отсВК 5, из tKOTopono в|спомогательная жид кость вы давл ивается в гидроаикумулятор 12. Момент перекрытия напнетательного окна 10 вь би рается таким, чтобы вся нижняя лолость гидроа ккумулятора 12 была опорожнена. Да5 лее п роцесс;повторяется.

Та|ким о б разом, к. in. g,. насоса повышается за счет рекуперацип э нергии вс помогатель.ной жидкости, aainaiceHHoH и постепенно отдаваемой гидроаккумулятором.

10 .Предмет изобретения

Насос перистальпичеокого типа с уста|новле нным в;полости |корпуса эластичным элементо м, разпружен|ным давлением вспомога15 тельной жидкости, и ротором с роликовыми уплот нителями для,разделения, полости на ряд герметичных рабочих отсеков 111 тeipllvie тинных oxceiIIoln со вс помогательной жидкостью, а также,с системой распределения в

20 виде напнетательных и всасывающих окон, выполнен ных IB кор|пусе, отличающийся тем, что, с целью повы шенпя к. п. 1ч., он снабжен гидр о аккумулятор о м, ic00011I eiHIH bIAI с един ственным напнетательным окном системы раc

25 пределе пня вс помогатель ной жидкости.
