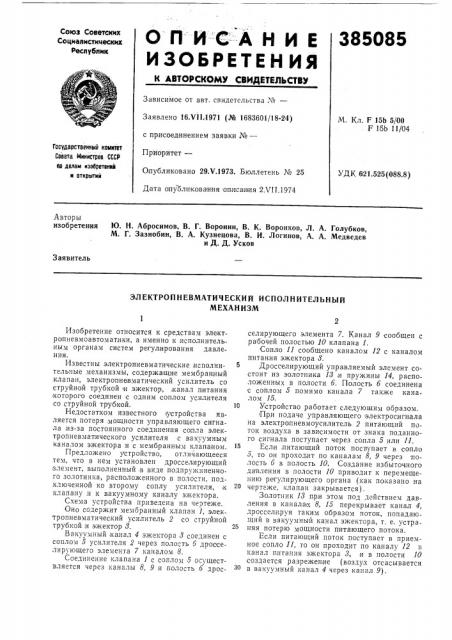

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

385085

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 16 Ч11.1971 (№ 16836О1/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29.Ч.1973. Бюллетень № 25

Дата опуоликова ния описания 2Ч11.1974

М. Кл. F 15Ь 5/00

F 15Ь 11/04

Гасударственный комитет

Совета Минйстров СССР оо делам изобретений и открытий

УДК 621.525(О88.8) Авторы изобретения

Ю. Н. Абросимов, В. Г. Воронин, В. К. Воронков, Л. А. Голубков, М. Г. Зазнобии, В. А. Кузнецова, В. И. Логинов, А. А. Медведев и Д. Д. Усков

3 аявитель

ЗЛ ЕКТРОП Н ЕВМАТИЧ ЕСКИЙ ИСПОЛ Н ИТЕЛ ЬНЬ1Й

МЕХАНИЗМ

Изобретение относится к средствам электропневмоавтоматики, а именно к исполнительным органам систем регулирования давления.

Известны электропневматические,исполнительные механизмы, содержащие мембранный клапан, электропневматический усилитель со струйной трубкой и эжектор,,канал питания которого соединен с одним соплом усилителя со струйной трубкой.

Недостатком известного у1стройства является потеря .мощности управляющего сигнала,из-за постоянного соединения сопла электропневматического усилителя с вакуумным каналом эжектора и с мембранным клапаном.

Предложено устройство, отличающееся тем, что в нем установлен дросселирующий элемент, выполненный в виде подпружиненного золотника, расположенного в полости, подключенной ко второму соплу усилителя, к клапану .и к вакуумному каналу эжектора.

Схема устройства приведена на чертеже.

Оно содержит меморанный клапан 1, электропневматический уси.титель 2 со струйной трубкой и эжектор 8.

Вакуумный, канал 4 эжектора 8 соединен с соплом 5 ycллителя 2 через полость б дросселирующего элемента 7 каналом 8.

Соединение клапана 1 с соплом 5 осуществляется через кан".ëû 8, 9 и полость б дросселирующего элемента 7. Канал 9 сообщен с рабочей полостью 10 клапана 1.

Сопло 11 сообщено каналом 12 с каналом ггитания эжектора 8.

5 Дросселирующий управляемый элемент состоит из золотника 18 и пружи.ны 14, расположенных в полости б, Полость б соединена с соплом 5 помимо канала 7 также каналом 15.

10 Устройство работает следующим образом.

При подаче управляющего электрослгнала на электропневмоусилитель 2 питающий IIQток воздуха в зависимости от знака поданного сигнала поступает через сопла 5 или 11.

IS Если .питающий поток поступает в сопло

5, то он проходит по каналам 8, 9 через полость б в полость 10. Создание избыточного давления в полости 10 приводит к перемещению регулирующего органа (как показано на

20 чертеже, клапан закрывается).

Золотник 18 при этом под действием давления в каналак 8, 15 перекрывает канал 4, дросселируя таким образом поток, попадающий в вакуумный канал эжектора, т. е. устра25 няя потерю мощности питающего потока.

Если питающий поток поступает в приемное сопло 11, то он проходит по каналу 12 в канал питания эжектора 8, .и в полости 10 создается разрежение (воздух отсасывается

ЗО в вакуумный канал 4 через канал 9).

r.385085

П р е д м е т и.з о б р е т е н и я

Pnum

Составитель Н. Ланин

Техред Т. Курилко

Корректор А. Дзесова

Редактор Л. Утехина

Заказ 648 Изд. № 640 Тираж 666 Подписнос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Регулирующий орган перемещается в противоположном направлении. Золотник 18 при этом под действием пружины 14 перекрывает канал 8, дросселируя поток, попадающий в канал 8, т. е. и в этому случае устраняя потерю мощности питающего потока.

Чем больше степень дросселирования каналов 4 и 8 соответственно при подаче давле;ния и создании разрежения в полости 10 пневмоклапана 1, тем выше к. п. д. устройст,ва, а также кыффи циент усиления — отношение величины да вления (разрежения) в полости 10 к мощности, поданного электросигнала.

Электропневматический исполнительны."; механизм, содержащий мембранный клапан, 5 электропневматический усилитель со струйной трубкой и эжектор, канал питания которого соединен с одним из сопел усилителя, отличающийся тем, что, с целью повышения быст,родействия, в нем установлен дросселирую10 щий элемент, выполненный в виде подпружиненного золотника, расположенного в полости, подключенной к другому соплу усилителя, к мембранному клапану и к вакуумному каналу эжектора.
