385I0I

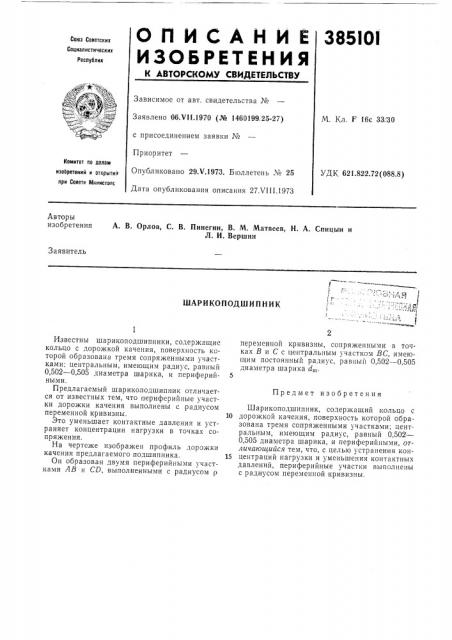

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл, F 16с 33, 30

Заявлено 06.VI I.1970 (№ 1460199, 25-27) с присоединением заявки №

Приоритет

Опубликовано 29Х.1973. Бюллетень ¹ 25

Дата опубликования описания 27.VIII.1973

Комитет по делам

УД К 621.822.72(088.8) изобретений и открытий при Совете Иииистолс

Авторы изобретения

А. В. Орлов, С. В. Пинегин, В. М, Матвеев, H. А. Спицын и

Л. И. Вершин

Заявитель

ШАРИКОПОДШИПHИК

Предмет изобретения

Известны шарикоподшипники, содержащие кольцо с дорожкой качения, поверхность которой образована тремя сопряженными участками: центральным, имеющим радиус, равный

0,502 — 0,505 диаметра шарика, и периферийными.

Предлагаемый шарикоподшипник отличается от известных тем, что периферийные участки дорожки качения выполнены с радиусом переменной кривизны.

Это уменьшает контактные давления и устраняет концентрации нагрузки в точках сопряжения.

На чертеже изображен профиль дорожки качения предлагаемого подшипника.

Он образован двумя периферийными участками АВ и CD, выполненными с радиусом р переменной кривизны, сопряженными в точках В и С с центральным участком ВС, имеющим постоянный радиус, равный 0,502 — 0,505 диаметра шарика d„„„.

Шарикоподшипник, содержащий, кольцо с

10 дорожкой качения, поверхность которой образована тремя сопряженными участками; центральным, имеющим радиус, равный 0,502—

0,505 диаметра шарика, и периферийными, отличаюитийся тем, что, с целью устранения кон15 центраций нагрузки и уменьшения контактных давлений, периферийные участки выполнены с радиусом переменной кривизны, Редактор Е. Васева
