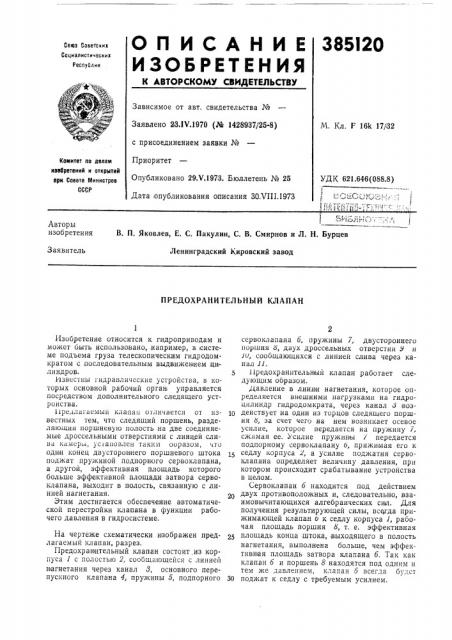

ОПИСАНИЕ

ИЗОВРЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

385I20

Са|оз Соввтскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1Ч.1970 (¹ 1428937/25-8) с присоединением заявки №

Приоритет

Опубликовано 29.V.1973. Бюллетень № 25

Дата, опубликования описания ЗО,ЧШ.1973

М. Кл, F 16k 17/32

Комитет по делам изе0ретений и открытий ори Совете Министров

СССР

УДК 621.646(088.8) »

»»|»»»» 1|

Авторы изобретения

В. П. Яковлев, Е. С. Пакулин, С. В. Смирнов и Л. Н. Бурцев

Ленинградский Кировский завод

Заявитель

ПРЕДОХРАНИТЕЛЪНЪ|И КЛАПАН

Изобретение относится к гидроприводам и может быть использовано, например, в |системе подъема груза телескопическим гидродомкратом с последовательным выдвижен|ием ци|линдров.

Известны гидравлические устройства, в которых основной рабочий орган управляется посредством дополнительного следящего устройства.

llppJ,;1dÃdi .ìûè клапаll 01личаетсу1 от известных тем, что следящий поршень, разделяющий поршневую полость на две соединяемые дроссельными отверстиями с линией слиЫ d К а 1»1 Е Р |1» У C i 2 1! Î Â Ë i Í таКИМ 0 0 Р а 3 О М» Ч 1 О оди|н конец двусторон|него поршневого штока поджат пружиной подпорного сервоклапана, а другой, эффективная площадь которого больше эффективной площади затвора сервоклапана, выходит в полость, связанную с линией нагнетания.

Этим достигается обеспечение автоматической перестройки клапана в функции рабочего давления в гидросистеме, На чертеже схематически и|зображен предлагаемый клапан, разрез.

Г1редохран|ительный клапан состоит из корпуса 1 с полостью 2, сообщающейся с линией н|агнетания через канал 8, основного перепускного клапана 4, пружины 5, подпорного

2 сервоклапана б, пружины 7, двустороннего поршня д, двух дроссельных отверстии 9 и

1U, сообщающихся с линией слива через канал И.

1!редохранительн|ый клапан работает следующим ооразом, Давление в лини|и нагнетания, которое определяется внешними нагрузками на гидроцилиндр гидродомкрата, через канал д воздействует на один из торцов следящего поршня с1, за счет чего на нем возникает осевое усилие, которое передается на пружину 7, сжимая ее. Усилие пружин|ы / передается подпорному сервоклапану Ь, прижимая его к седлу корпуса 2, а усилие поджатия сервоклапана определяет величину давления, при котором происходит срабатывание устройства в целом.

Сервоклапан б находится под действием двух противоположных и, следовательно, взаимовычитающихся алгебраических си|я. Для получения результирующей силы, всегда прижимающей клапан 0 к седлу корпуса 1, рабочая площадь поршня 8, т. е. эффективная площадь конца штока, выходящего в полость нагнетания, выполнена больше, чем эффективн|ая площадь затвора клапана б. Так как клапан б и поршень 8 находятся под одним и тем же давлением, клапан б всегда будет

Зо поджат к седлу с требуемым усилием.

Изменен|не нагрузки на рабочем органе вызовет изменение рабочего давления в этом органе, что приведет к изменению усилия на поршне 8. Последний, перемещаясь, изменит усилие поджатия пружины 7, а следовательно, усилие поджатия клапана б. Таким образом прои сходит автоматическая перестройка предохранительного клапана в функции рабочего давления в гидросистеме.

Автоматическая перестройка будет происходить непрерывно только при плавном изменении давления в рабочем органе, например в процессе выдвижения цилиндров гидродомкрата. В этом случае клапан б будет прижат к своему седлу избыточным усилием со стороны поршня 8, при этом предохранительный клапан находится в положении «закрыт».

При резком увеличении давления в гидросистеме, например, при заклин|ивании гидродомкрата, при смене ступеней, внезапной нагрузке, в предохрани тельном клапан е не может произойти синхронной перенастройки усилия пружины 7 за счет соответственно резкого перемещения поршня 8, поскольку его подвижность ограничена дроссельным отверстием 10, которое определяет время нарастания давления. В силу этого скорость нарастания результирующей силы поджатия клапан а б будет запаздывать по отношению к скорости увеличения рабочего давления. вследствие чего нарушается имевшийся ранее баланс сил и клапан б изменившимся давлением будет сорван со своего седла, открывая основной клапан 4, стравливающий жидкость на слив.

Увеличивающееся давление вызовет плавное перемещение поршня 8 в сторону допол385120 нительного поджатия пружины 7 и увеличения давления настройки предохранительного клапана.

Как только давление в гидродомкрате установится ниже, чем давление, определяемое настройкой пружины 7 в данный момент, но достаточное для выдвижения, например, очередной ступени телескопического гидродомкрата, предохранительный клапан закроется, jp прекратив сли в жидкости.

Для предотвращения возникновения автоколебаний в предохранительном клапане служит дроссельное отверстие 9.

15 Предмет изобре гения

Предохранительный клапан, содержащий подпружиненный перепускной клапан, установленный между напорной и сли вной маги20 стралями и отделяющий от напорной магистрали сообщающуюся с последней через постоянн ый дроссель камеру вспомогательного давления, отделенную от сливной полости подпорным сервоклапаном, взаимодействую25 щим со следящим поршнем с двухсторонним штоком, отличающийся тем, что, с целью обеспечения автоматической перестройки клапана в функции рабочего давления в гидросистеме, следящий поршень, разделяющий

30 поршневую полость на две соединенные дроссельными отверстиями с линией слива камеры, установлен таким образом, что один конец двустороннего поршневого штока поджат пружиной подпорного сервоклапана, а дру35 гой, эффективная площадь которого больше эффективной площади затвора сервоклапан а, выходит в полость, связанную с линией нагпетания.
