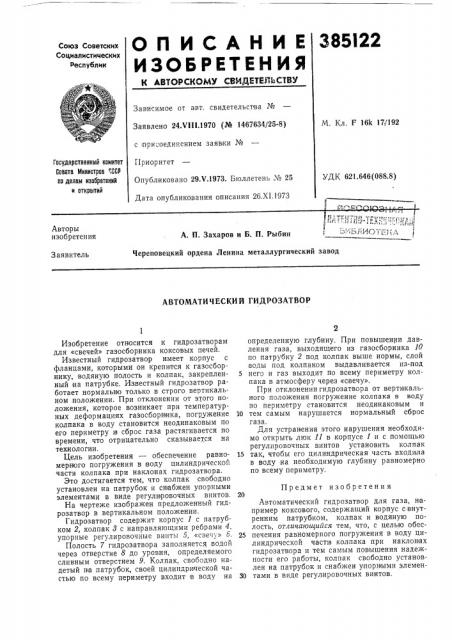

Реферат



385122

on HCAHHE

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Vill.1970 (№ 1467634/25-8) М. Кл. F 16k 17/192 с присоединением заявки №

Приоритет

Государственный камитет

Совета Министран СССР па делам изобретений и открытий

УДК 621.646(088.8) Опубликовано 29.V.1973. Бюллетень № 25

Дата опубликования описания 26.XI.1973

Авторы изобретения

А. П. Захаров и Б, П. Рыбин

Череповецкий ордена Ленина металлургический завод

Заявитель

АВТОМАТИЧЕСКИЙ ГИДРОЗАТВОР

Изобретение относится к гидрозатворам для «свечей» газосборника коксовых печей.

Известный гидрозатвор имеет корпус с фланцами, которыми он крепится к газосборнику, водяную полость и колпак, закрепленный на патрубке. Известный гидрозатвор работает HOpMBJIbHG только в строго вертикальном положении. При отклонении от этого положения, которое возникает при температурных деформациях газосборн ика, погружение колпака в воду становится неодинаковым по его периметру л сброс газа растягивается по времени, что отрицательно сказывается на технологии.

Цель изобретения — обеспечение равномервого погружения в воду цилиндрической части колпака при наклонах гидрозатвора.

Это достигается тем, что колпак свободно установлен на патрубок и сн абжен упорными элементами в виде регулировочных винтов.

На чертеже изображен предложенный гидрозатвор в вертикальном положении.

Гидрозатвор содержит корпус 1 с патрубком 2, колпак 8 с направляющими ребрами 4, упорные регулировочные винты 5, «свечу» 6.

Полость 7 гидрозатвора заполняется водой через отверстие 8 до уровня, определяемого сливным отвер стием 9. Колпак, свободно надетый на,патрубок, своей цилиндрической частью по всему периметру входит в воду на определенную глубину. При повышении давления газа, выходящего из газосборника 10 по патрубку 2 под колпак выше нормы, слой воды под колпаком выдавливается из-под

5 него и газ выходит по всему периметру колпака в атмосферу через «свечу».

При отклонении гидрозатвора от вертикальн ого положения погружение колпака в воду по периметру становится неодинаковым и

10 тем самым нарушается нормальный сброс газа.

Для устранения этого нарушения необходимо открыть люк 11 в корпусе 1 и с помощью регулировочных винтов установить колпак

15 так, чтобы его цилиндрическая часть входила в воду на необходимую глубину равномерно по всему периметру.

Предмет изобретения

Автоматический гидрозатвор для газа, н|апример коксового, содержащий корпус с внутренним патрубком, колпак и водяную полость, отличающийся тем, что, с целью обес25 печения равномерного погружения в воду цилиндрической часта колпака при наклон ах гидрозатвора и тем самым повышения надежности его работы, колпак свободно установлен на патрубок и снабжен упорными элемен30 тами в виде регулировочных винтов, 385122

Составитель В. Белевитина

Техред А. Камышиикова

Редактор Г. Ивченкова

Корректор Н. Аук

Заказ 3606у2 Изд. № 683 Тираж 826 Подписное

Ц И Комитета по. делам изобретений и открытий при Совете Министров. СССР

Москва, %-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2
