Распылитель жидкости
Иллюстрации
Реферат
( е ", р.
i "11

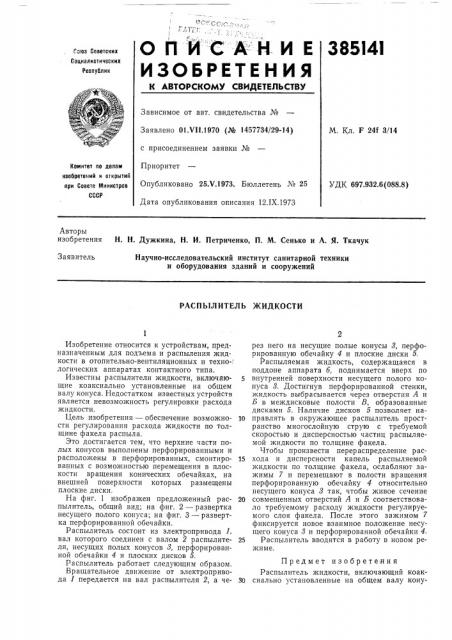

ОПИСА-"НИЕ
ИЗОБРЕТЕНИЯ
385l41
Гааз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 01.VII.1970 (№ 1457734/29-14) с присоединением заявки №
Приоритет
Опубликовано 25Х.1973. Бюллетень № 25
Дата опубликования описания 121Х.1973
М. Кл. F 241 3/14
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 697.932.6(088.8) Авторы изобретения
Н. Н. Дужкина, Н. И. Петриченко, П. М. Сенько и А. Я. Ткачук
Заявитель
Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений
РАСПЫЛИТЕЛЬ ЖИДКОСТИ
Изобретение относится к устройствам, предназначенным для подъема и распыления жидкости в отопительно-вентиляционных и технологических аппаратах контактного типа.
Известны распылители жидкости, включающие коаксиально установленные на общем валу конуса. Недостатком известных устройств является невозможность регулировки расхода жидкости.
Цель изобретения — обеспечение возможности регулирования расхода жидкости по толщине факела распыла.
Это достигается тем, что верхние части полых конусов выполнены перфорированными и расположены в перфорированных, смонтированных с возможностью перемещения в плоскости вращения конических обечайках, на внешней поверхности которых размещены плоские диски.
На фиг. 1 изображен предложенный распылитель, общий вид; на фиг. 2 — развертка несущего полого конуса; на фиг. 3 — развертка перфорированной обечайки.
Распылитель состоит из электропривода 1, вал которого соединен с валом 2 распылителя, несущих полых конусов 8, перфорированной обечайки 4 и плоских дисков 5, Распылитель работает следующим образом.
Вращательное движение от электропривода 1 передается на вал распылителя 2, а через него на несущие полые конусы 8, перфорированную обечайку 4 и плоские диски 5.
Распыляем ая жидкость, содержащаяся в поддоне аппарата 5, поднимается вверх по
5 внутренней поверхности несущего полого конуса 8. Достигнув перфорированной стенки, жидкость выбрасывается через отверстия А и
Б в междисковые полости В, образованные дисками 5. Наличие дисков 5 позволяет на10 правлять в окружающее распылитель пространство многослойную струю с требуемой скоростью и дисперсностью частиц распыляемой жидкости по толщине факела.
Чтобы произвести перераспределение рас15 хода и дисперсности капель распыляемой жидкости по толщине факела, ослабляют зажимы 7 и перемещают в полости вращения перфорированную обечайку 4 относительно несущего конуса 8 так, чтобы живое сечение
20 совмещенных отверстий А и Б соответствовало требуемому расходу жидкости регулируемого слоя факела. После этого зажимом 7 фиксируется новое взаимное положение несущего конуса 8 и перфорированной обечайки 4.
25 Распылитель вводится в работу в новом режиме.
Предмет изобретения
Распылитель жидкости, включающий коак30 сиально установленные на общем валу кону385141 сы, отличающийся тем, что, с целью регулирования расхода жидкости по толщине факела распыла, верхние части полых конусов выполнены перфорированными и расположены в перфорированных, смонтированных с возможностью перемещения в плоскости вращения конических обечайках, на внешней поверхности которых размещены плоские диски.
385141
