Устройство для ввода жидких проб в газовый хроматограф
Иллюстрации
Показать всеРеферат

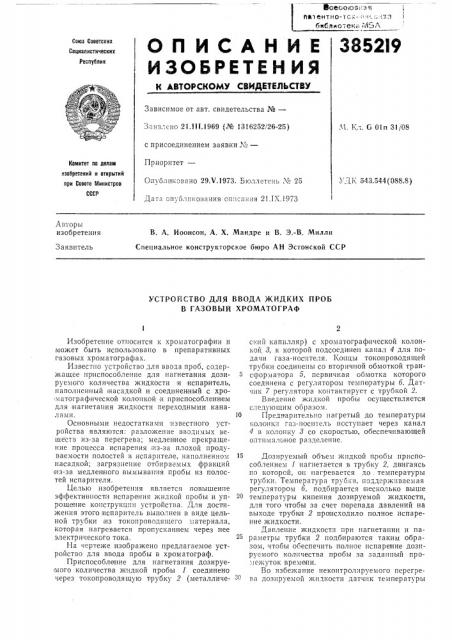

ОГ) ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республин
Зависимое от авт. свидетельства №вЂ”
Заяз.-;ено 21.ill.1969 (№ 1316252/26-25) .Ч. Кл. 6 Oln 3!/08 с присоединением заявки №вЂ”
Приоритет—
Опубли ковано 29.V.1973, Бюллетень ¹ 25
Комитет по делам изобретений н открьпий ори Совете Министров
СССР
УДК 543.544{088.8) Дата опуолпкозания описания 21.1Х.1973
Авторы изобретения
В. А. Иоонсон, А. Х. Мандре и В. Э.-В. Милли
Специальное конструкторское бюро АН Эстонской ССР
Заявитель
УСТРОЙСТВО ДЛЯ ВВОДА ЖИДКИХ ПРОБ
В ГАЗОВЫЙ ХРОМАТОГРАФ
Изобретение относится к хроматографии и может быть использовано в препаративных газовых хроматографах.
Известно устройство для ввода проб, содержащее приспособление для нагнетания дозируемого количества жидкости и испар итель, наполненный насадкой и соединенный с хроматографической колонкой и приспособлением для нагнетания жидкости переходными каналами.
Основными недостатками известного устройства являются: разложение вводимых веществ из-за перегрева; медленное прекращение процесса испарения из-за плохой продуваемости полостей в испарителе, наполненном насадкой; загрязнение отбираемых фракций из-за медленного вымывап.ия пробы из полостей испарителя.
Целью изобретения является повышение эффективности испаре|ния жидкой пробы и упрощение копструкцпп устройства. Для дост ижения этого испаритель выполнен в виде цельной трубки из токопроводящего материала, которая нагревается п ропусканием через нее электрического тока.
На чертеже изображено предлагаемое устройство для ввода пробы в хроматограф.
Приспособление для нагнетания дозируемого количества жидкой пробы 1 соединено через токопроводящую трубку 2 (металлический капилляр) с хроматографической колонкоц 8, к которой подсоединен канал 4 для подачи газа-носителя. Концы токопроводящей трубки соединены со вторичной обмоткой трансформатора б, первичная обмотка которого соединена с регулятором температуры 6. Датчпк 7 регулятора контактирует с трубкой 2.
Введение жидкой пробы осуществляется следующим образом.
10 Предварительно нагретый до температуры колонк:! газ-носитель поступает через канал
4 в колонку 8 со скоростью, обеспечивающей оптимальное разделение.
15 Дозируемый объем жидкой пробы приспособлением 1 нагнетается в трубку 2, двигаясь по которой, он нагревается до . температуры трубки. Температура труоки, поддерживаемая регулятором б, подбирается несколько выше температуры кипения дозируемой жидкости, для того чтобы за счет перепада давлений на выходе трубки 2 происходило полное испарение жидкости.
Давление жидкости ри нагнетании и параметры трубки 2 подбираются таким образом, чтобы обеспечить полное испарение дозпколнчества пробы à заданный межуток времени.
Во избежание неконтролируемого перегрега дозпруемой жидкости датчпк температуры
Составитель И. Васильев
Техред А. Камышникова
Корректс р Е. Хмелева
Редактор Т. Орловская
Заказ 507/1553 Изд _#_o 663 тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская иаб., д. 4/5
Тип. Харьк. фнл. нрсд. «Патент»
7 расположен на трубке около места ввода ее в коланку 8.
Для предотвращения диффузии вещества в колонку используют приспособление для нагнетания такой конструкции, которая позволя- 5 ет менять направление потока газа-носителя .ерез трубку 2 на обратное.
Предмет изобретения
Устройство для ввода жидких проб в газовый хроматограф, содержащее приспособлен1ие для нагнетания дозируемого количества жидкой пробы, испар итель, переходные каналы и ка нал для подачи газоносителя, отличаюи1ееся тем, что, с целью повышения эффек".èâHîñòè испарения пробы и упрощения устройства, испаритель выполнен в виде цельной токопроводящей трубки, к концам которой подсоединен источник электрического тока, связанный с 1регулятором температуры, датчик которого находится на поверх ности нагреваемой трубки, а канал для подачи газа-носителя подключен непосредственно к хроматографической колонке.
