Реферат

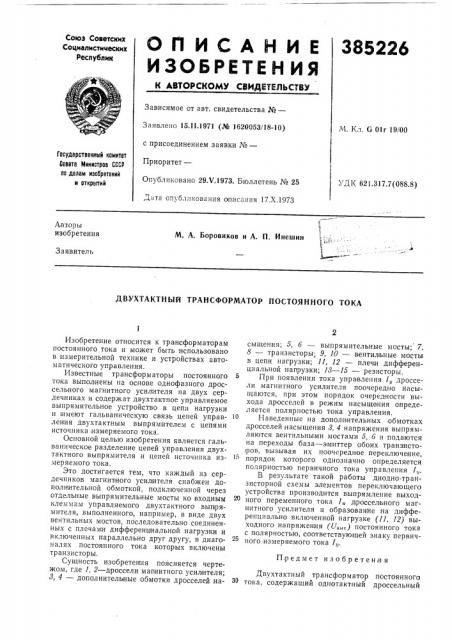

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.11.1971 (№ 1620053/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29.Ч.1973. Бюллетень № 25

Дата опубликования описания 17.Х.1973

М. Кл. б 01г 19/00

Гесударственнъ и камнтет

Совета Мнннстреа СССР па делам изобретений н еткрытнй

QI(621.317.7(088.8) Авторы изобретения

М. А. Боровиков и А. П, Инешин

Заявитель

ДВУХТАКТНЫИ ТРАНСФОРМАТОР ПОСТОЯННОГО ТОКА

Предмет изобретения

Изобретение относится к трансформаторам постоянного тока и может быть использовано в измерительной технике и устройствах автоматического управления.

Известные трансформаторы постоянного тока выполнены на основе однофазного дроссельного магнитного усилителя на двух сердечниках и содержат двухтактное управляемое выпрямительное устройство в цепи наг|рузки и имеют гальваническую связь цепей управления двухтактным выпрямителем с цепями источника измеряемого тока.

Основной целью изобретения является гальваническое разделение цепей управления двухтактного выпрямителя и цепей источника измеряемого тока.

Это достигается тем, что каждый из сердечников магнит ного усилителя снабжен дополн ительной обмоткой, подключенной через отдельные выпрямительные мосты ко входным клеммам управляемого двухтактного вып|рямителя, выполненного, например, в виде двух вентильных мостов, последовательно соединенных с плечами дифференциальной .нагрузки и включенных параллельно друг другу, в диагоналях постоянного тока которых включены транзисторы.

Сущность изобретения поясняется чертежом, где 1, 2 — дроссели мапнитного усилителя; д, 4 — дополнителыные обмотки дросселей иасыщения; 5, б — выпрямительные мосты; 7, 8 — транзисторы; 9, 10 — вентильные мосты в цепи нагрузки; 11, 12 — плечи дифференциальной напрузки; 18 — 15 — резисторы.

При появлении тока управления 1, дроссели магнитного усилителя поочередно насыщаются, при этом порядок очередности выхода дросселей в режим насыщения определяется полярностью тока управления.

Наведенные на дополн ительных обмотках дросселей насыщения 8, 4 напряжения выпрямляются вентильными мостами 5, б и подаются на переходы база — эмиттер обоих транзистоlpoa, вызывая их поочередное переключение, порядок которого однозначно определяется полярностью первичного тока управления 1„.

В результате такой работы диодно-транзисторной схемы элементов переключающего устройства производится выпрямление выходного переменного тока 1, дроссельного магнитного усилителя и образование на дифференциально включенной нагрузке (11, 12) выходного напряжения (U„,„) постоянного тока с полярностью, соответствующей знаку первичного, измеряемого тока 1е.

Двухтактный трансформатор постоянного тока, содержащий однотактпый дроссельный

385226

Составитель Б. Веремейкин

Техред Т. Ускова Корректор Л. Царькова

Редактор В. Фельдман

Заказ 509/1555 Изд. K. 651 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская,наб., д. 4/5

Тип. Харьк. фин. пред. «Патент»

1 магнитный усилитель на двух сердечниках, управляемый двухтактный выпрямитель в цепи нагрузки и источник прямоугольного переменного напряжения, отличающийся тем, что, с целью гальванического разделения цепей управления двухтактного выпрямителя и цепей источника измеряемого тока, каждый из сердечников магнитного усилителя снабжен дополнительной обмоткой, подключенной через отдельные выпрямительные мосты ко входным клеммам управляемого двухтактного выпрямителя, выполненного, например, в виде двух вентильных мостов, последовательно соединенных с плечами дифференциальной нагрузки и включенных параллельно друг другу, в диагоналях постоянного тока которых включены транзисторы.
