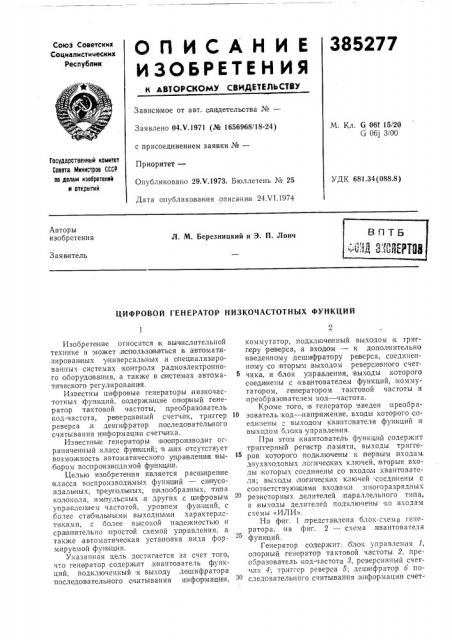

О Il И С А Н И Е 385277

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬ СТВУ

Союз Советских

Социалистииесних

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. G 061 15/20

G 06j 3/00

Заявлено 04.Ч.1971 (№ 1656968/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29.V.1973. Бюллетень № 25

Дата опубликования описания 24.Ч1.1974

Государственный KOMHTI.t

Совета Министров СССР пв делам изобретений и открытий

УДК 681.34(088.8) Авторы изобретения

Л. М. Березницкий и Э. П. Лонч

Заявитель

ЦИФРОВОЙ ГЕНЕРАТОР НИЗКОЧАСТОТНЪ|Х ФУНКЦИЙ

Изобретени е относится K вы числительной технике и может, использоваться в а втоматиBHpoBBHIHblx универсальных .и специализированных системах контроля радиоэлектронного оборудо вания, а также в с истемах автоматичвско го регулирования.

Известны ци|фровые генераторы низкочастотных функций, содержащие опо р ный генерато р тактовой частоты,,преобразователь код-частота, реверсив ный счетчок, триггер реверса,и дешифратор,по следователыного считывания ин фор мации счетч|ика.

Известные генераToipbl воспроизводят ограниченHblfl .класс фун кций,; B,íèõ отсутствует возможность автоматического управления выбо ром воспроизводимой функции.

Целью изооретения является расширение класса воспроизво д имых функций — синусоидалыных, преуголыных, пилоооразных, типа колокола, им пульсных,и других,с цифровым управлением частотой, уровнем функций, с ,более стабилыными выходными характеристиками, с оолее высоковой надежностью и сра внительно iHpocTOH. схемой управления, а также,автоматическая установка вида формируемой функции.

Указанная цель достигается за счет того, что генератор содержит,квантователь функций, подключенный к выходу де шифратора последовательного считывания информации, коммутатор,:подключенный выходом к триггеру реверса, а входом — к дополнительно введенному деши(фратору реверса, соединенному со .вторым выходом реверсивного счетчика, и блок управления, выходы которого соединены с ква нтователем функций,, коммуTBTQpoм,,генератором тактовой частоты и преобразователем код — частота.

Кро ме т ого, в генератор введен преоора10 зователь,код — напряжение, входы которого соессииены с выходом ква нтс вателя функций и

BbIxoäoì блока управления.

При этосом,квантователь функций содержит триггерный ipel HOTp памяти, выходы триггеров которого под ключе ны к |первым входам, дзухвходовых ло",ических ключей, вторые входы которых соединены со входом .квантователя; Bblxogbl логических ключей .соединены с соответствуюши ми входами многоразрядных резисторных делителей;па раллельного типа, а выходы делителей подключены <о входам схемы «ИЛИ».

На фиг. 1,представлена блок-схема генератора, на фиг. 2 — схема ивантователя функций,, Генератор содержит; ол ок упр а вл ения 1, опорный генератор тактовой частоты 2, преоор.азователь .код-частота 8, реверсивный счетчик 4; Tрипгер реверса 5; дешифратор 6 последовательного считывания .информации счет385277 чика; дешифратор 7 считывания импульсов ре,верса; коммутатор 8 дешифратора реверса; ста билизирова Híûé выпрямитель 9 базового напряжения; .квантователь,функций 10; преобразователь кад-надряжение 11.

Квантователь функций 10 содержит триг герный регистр,памяти 12, д вухвходовые логи:еокие ключи 18, многоразрядные рез исторные делители 14 и логическую схему

«ИЛИ» (15.

Блок у правления 1 состоит из ключей приема (схемы «И»), входы которых соединены с ЦВМ; входных регистров (триггеры) соединенных соответственно с входами блоков 8, 10, 11; схем «И» .и триггеров управления, соединенных соответственно с входами бло,ков 2, 8.

Опорный генератор тактовой частоты 2 выполнен irro асц илляторной схеме кварцевого автоге нератара, выход которого соединен с Iavcgow,преобразователя 8.

Преобразаватель код-частота 8 содержит .регистр памяти, сметчик последовательного

;пересчета та ктовой частюты и схему управления списыва нием кода числа из регистра .памяти в счетчик, состоящую из дешифратора .и развитой схемы савпаден ий„при этом выход преаоразователя 8 соединен со входом счетчика 4.

Реверсивный счетчик 4 выполнен по схеме лоследователыно соединенных тр.лггеров, выходы которых соединены с первыми входами схем «И», вторые вхады схем «И» соединены с выходами трихгера реверса 5, а выходы этих схем «И» через схе мы «ИЛИ» соел1и неиы со счевныщи входами т риггерав, при этам выходы триггеров через инверторы соединены с блоками б;и 7. Триггер реверса 5 соединен с каммутатором 8.

Дешиф!ратар б последовательного считывания информации счетчика включает в себя развитую схему «И» и логические ключи формирования .интервалов между импульсами

:rrepecvera, выходы кагарых соединены со вхо)дами ква нтователя 10.

Деши ф ратар считывания импульсо в реверса 7 выполнен на схемах «И», выходы которых соединены с коммутаюрам 8.

Коммутатор 8 rreirrrirrigpiaropa реверса содержит схемы «И — Не», выходы .которых че;рез схему «ИЛИ» Ieioeipmrreirrbr со входами триггера реверса 5.

Стабилизированный выпрямитель базового напряжени я 9 соединен со вторыми входами де1пифра тора б.

Квантоаатель функций 10 включает в себя тригпер ный регистр па мяти 12 с логическими ключами 18, лр и этом входы репистра памяти соединены с выходам и блошка управл ения

1; резисто рные делители 14 ти па. R-2R, .выходы котарых через схему «ИЛИ» 15 соединены со входам п,реаб,разователя 11.

При ручкином управлении,репистром памяти ква нтоват1еля функ ци и 10 входы регистра

65 памяти соединяются не с устройством управления 1, а с кнопочным переключателем.

Преобразователь код-,на пряжение 11 вклю :аст рег::; тр памяти прео б разователя с лсги1ескигми ключам|и и,резисторный делитель типа R-2R, выход которого соединен с клеммой «Выход».

Работает генератор следующим образом.

Коды установки частоты, формы и уровня формируемой функ ц ии поступают .из ЦВй! на вхсд .блока 1 и за писываются,во входные регистры через ключи приема (схемы «И»), на сстальные входы которых подаются им пy.лысы разрешения приема и импульсы признака устройства. Соответствующие, коды трех чисел списываются импульсом .переноса в регистры памятки б локов 9, 10 и 11.

В,квантователе 10 о существляется логическое переключение делителей в соответствии с паступиипим из блока 1 кодом функции по методу 1 -2R или кампенсационных делителей, образую1цих верти(кальные линейки управляемой матрицы. В преобразователе 11 осуществляется,ци фрoIBая аттенюация сформирoBàiíного напряжения,,падаваемого irra вход делителя типа li,-2R или компенсационного, в виде эталонного, напряжения.

В .преобразователе 8 списывается код числа,из регистра припасовки в счетчик через схемы «И», IBa,вторые, входы которых подается импульс QIIIHcbrвания, IHieoKioлько апережающий пер вый гактовый им пульс,,поступающий

;на вход счетчика от опорного ге нератора,,включаемого логическим ключом цо .кома нее устройства управления.

Кольцово аб ратной. связи счетчика обеспечивает списьнва ние кода числа из регистра припасовки в счетчик после каждого поступления,в кольцо абр атной:связи,импульса, дешифрлруемого из счетчика специальным управляемым де шифрато ром, в промежутках между тактами. С выхода преобразователя 8 импульсная лоследовательнасть с выбранной частотой поступает,на вход счетчика 4.

Счетчик 4 имеет два,дешифратора, один .из которых последовательно считывает,информацию счетчика на логические ключи формирования,импульсов между тактами пересчета одинаковой калиброванной амплитуды. Другой дешифратор дешифрирует код числа, определяющего точку реверса на каждые полпериода формируемой .функции.

Код числа, определяющего точку реверса, может изменяться переключающим устройстBovr,êoììóòàòoðà 8 по командам из блока 1 до полного заполнения счетчика или с отключением реверса. Импульсы реверса, поступающие из коммутатара 8, изменяют состояние триггера 5, который, в свою очередь, переключает счетчик 4 на операцию сложения или вычитания.

Импульсы с логических элементов, дешифратора 6 возбуждают квантозатель 15, воздействуя на его память, в которой заложена функция, определяемая из равенства:

385277

0m Qt1H

«od фиг f где Г(М) — функция, заложенная в памяти 10;

f(t) — квантованная функция;

Ue — оазовое напряжение;

К, —,коэффициент использования базсвого напряжения;

N — код числа кванта /, записанный в вертикальной линейке / матрицы квантователя; р — количество, разрядов вертикальной линейки j; пффф — число квантов на период формируемой функции.

С выхода квантователя сформированная .функция поступает на преобразователь 11, осуществляющий цифровую аттенюацию уровня функции, являющейся эталонным переме:4ным напряжением.

Предмет изобретения

1. Цифровой генератор низкочастотных функций, содержащий генератор тактовой частоты, подключенный через преобразователь

,код-частота к одному входу реверсивного счетчика, второй вход которого соединен с выходом триггера реверса, а один из выходов подключен ко входу дешифратора последовательного считывания информации, другой вход которого соединен со стабилизированным выпрямителем, отличающийся тем, что, с целью ,расширения класса воспроизводимых функций и автоматического управления выбором воспроизводимой зависимости, он содержит квантователь функций, подключенный к выходу дешифратора последовательного считывания иноформации, коммутатор, подключенный вы>0 ходом к триггеру реверса, а входом — к дополнительно введенному дешифратору реверса, соединенному со вторым выходом реверсивного счетчика, и блок управления, выходы которого соединены с квантователем функций, 15 коммутатором, генератором тактовой частоты ,и преобразователем код-частота.

2.:Генератор по п. 1, отличающийся тем, что, с целью обеспечения цифровой аттенюации напряжения сформированной функции, в

2о,него введен преобразователь код-напряжение, входы которого соединены с выходом квантователя функций и выходом;блока управления.

Э. Генератор по пп. 1 и 2, отличающийся тем, что квантователь функций содержит триг2 герный регистр памяти, выходы триггеров которого подключе|ны к первым входам двухвходовых логических ключей, вторые, входы которых соединены Go входом квантователя; выходы логических ключей соединены с соответствующими входами многоразрядных, резисторных делителей параллельного типа, а выходы делителей подключены ко входа M схемы

«ИЛИ».

385277

Фи 2

Составитель И. Шелипова

Редактор О. Авдеева

Техред Е. Борисова

Корректор Г. Филатова

Заказ 638 Изд. № 647 Тираж 635 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушскаи наб., д. 4/5

Тип, Харьк. фил. пред. «Патент»

0т detuuppctn opa В

Om олоиа уг раолевая 1

И преооразо5а тпепщ код — на пр юже и и е.
