Реферат

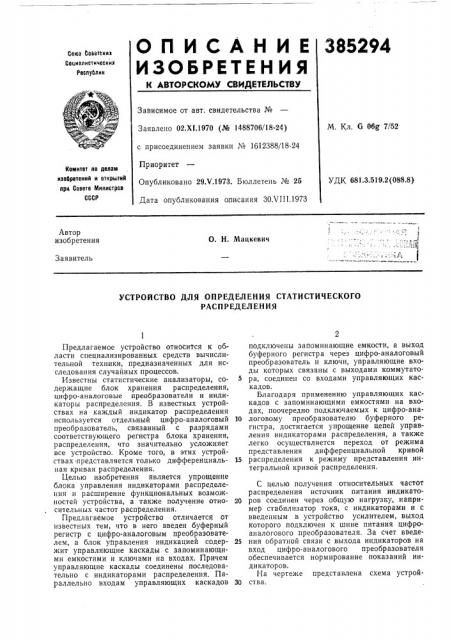

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Соеетеки1

Социалистических

Рвспу0лии

Зависимое от авт. свидетельства №

Заявлено 02.XI.1970 (№ 1488706/18-24) с присоединением заявки № 1612388/18-24

Приоритет

Опубликовано 29.V.1973. Бюллетень № 25

Дата опубликования описания ЗОЛ 111.1973

N. Кл. б 06g 7/52

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.3.519.2(088.8) Автор изобретения

О. Н. Мацкевич

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТАТИСТИЧЕСКОГО

РАСПРЕДЕЛЕНИЯ

Предлагаемое устройство относится к области специализированных средств вычислительной техники, предназначенных для исследования случайных процессов.

Известны статистические анализаторы, содержащие блок хранения распределения, цифро-аналоговые преобразователи и индикаторы распределения. В известных устройствах на каждый индикатор распределения используется отдельный цифро-аналоговый преобразователь, связанный с разрядами соответствующего регистра блока хранения, распределения, что значительно усложняет все устройство. Кроме того, в этих устройствах представляется только дифференциальная кривая распределения.

Целью изобретения является упрощение блока управления индикаторами распределения и расширение функциональных возможностей устройства, а также получение относительных частот распределения.

Предлагаемое устройство отличается от известных тем, что в него введен буферный регистр с цифр о-аналоговым преобразователем, а блок управления индикацией содержит управляющие каскады с запоминающими.емкостями и ключами на входах. Причем управляющие каскады соединены последовательно с индикаторами распределения. Параллельно входам управляющих каскадов подключены запоминающие емкости, а выход буферного регистра через цифро-аналоговый преобразователь и ключи, управляющие входы которых связаны с выходами коммутато5 ра, соединен со входами управляющих каскадов.

Благодаря применению управляющих каскадов с запоминающими емкостями на входах, поочередно подключаемых к цифро-ана10 логовому преобразователю буферного регистра, достигается упрощение цепей управления индикаторами распределения, а также легко осуществляется переход от режима представления дифференциальной кривой

15 распределения к режиму представления интегральной кривой распределения.

С целью получения относительных частот распределения источник питания иидикато20 ров соединен через общую нагрузку, например стабилизатор тока, с индикаторами и с введенным в устройство усилителем, выход которого подключен к шине питания цифроаналогового преобразователя, За счет введе25 ния обратной связи с выхода индикаторов на вход цифро-аналогового преобразователя обеспечивается нормирование показаний индикаторов.

На чертеже представлена схема устрой30 ства.

385294

Вход 1 устройства соединен со входами регистров 2 блока хранения распределения 8 и со входами счетчика выборки 4. Выходы регистров 2 соединены со входом триггера 5, к другому входу которого подключен выход счетчика-делителя 6. (четчик 6 имеет одинаковую разрядность с регистрами 2. Выход счетчика выборки 4 соединен с управляющим входом генератора импульсов 7. Выход счетчика б соединен через одновибратор 8 с управляющим входом генератора 7, со входом коммутатора 9 и через переключатель рода работы 10 с шиной сброса буферного регистра 11. Выход триггера 5 соединен с управляющим входом регистра 11. Выход генератора 7 соединен со счетными входами регистров 2 и 11. Выходы коммутатора 9 соединены с управляющими входами регистров 2 и ключей 12 блока управления индикацией

-И, а также через переключатель 10 с шиной сброса регистра 11. выход регистра 11 через цифро-аналоговый преобразователь 14 соединен с сигнальными входами ключей 12, выходы которых соединены со входами управляющих каскадов 15, содержащих опорные сопротивления 16 в эмиттерной цепи, Параллельно входам - управляющих каскадов 15 включены конденсаторы (запоминающие емкости 17). Последовательно с управляющими каскадами 15 включены индикаторы распределения 18, в качестве которых использованы линейные индикаторы тока. Источник питания индикаторов 19 соединен через стабилизатор тока 20 с индикаторами 1о и со входом усилителя 21, выход которого соединен с шинои питания преобразователя 14.

Устроиство работает следующим образом.

Перед началом работы регистра 2, 11, счетчик выборки 4, коммутатор 9 (состоящий, например, из счетчика с дешифратором) и триггер 5 устанавливаются сигналом «сброс» в исходное положение (цепи сброса не показаны). При этом генератор импульсов выключен сигналом со счетчика выборки 4, сигнал на выходе преобразователя 14 равен нулю, и индикаторы 18 выключены. Весь ток стабилизатора тока 20 протекает через вход усилителя 21 (при этом возможно, что режим стабилизации тока еще не наступил).

Информация о распределении поступает со входа 1 на регистры 2 блока хранения распределения 8. Объем выборки подсчитывает счетчик выборки 4. При достижении выборки установленного объема счетчик выборки 4 включает . генератор 7 (при необходимости счетчик 4 блокирует вход 1). К этому времени в регистрах 2 записаны частоты и;. Тактовые импульсы с генератора 7 поступают вначале только на счетчик б, так как входы регистров 2 заблокированы сигналами с коммутатора 9, а вход регистра 11 — сигналом с триггера 5. При переполнении счетчика 6 запускается одновибратор 8, который выключает на некоторое время генератор 7, Возвращаясь в исходное положение, одновибра5

4 тор 8- записывает единицу в коммутатор 9 и вновь включает генератор 7. Сигнал с коммутатора 9 открывает вход регистра 2 и ключа 12,. Далее тактовые импульсы поступают па счетчик 6 и регистр 2>, При поступлении па счетчик 6 и регистр 2> (2™ — л ) импульсов (пг — разрядность регистров 2, n>— частота первого интервала распределения) регистр 2 переполняется. Импульс переполнения регистра 2> опрокидывает триггер 5, которыи открывает вход регистра 11, С этого момента тактовые импульсы начинают поступать и на регистр 11. При поступлении 2 "-го импульса счетчик б.переполняется, а в регистре 2> вновь оказывается число и>.

Импульс переполнения счетчика б возвращает триггер 5 в исходное положение (вход регистра 11 снова закрыт, одновибратор 8 запущен, а генератор 7 выключается). К этому моменту в регистре 11 оказывается число п,. Преобразователь 14 преобразует число и> в пропорциональное ему напряжение

U<, которое поступает через открытый ключ

12 на вход управляющего каскада 15ь При этом через индикатор 18> течет ток 1 — — U . R (R — величина опорного сопротивления 16).

Запоминающая емкость 17 заряжается до напряжения U>.

При возвращении одновибратора 8 в исходное положение сбрасывается регистр 11, переключается коммутатор 9 на второй интервал, и включается генератор 7. Далее аналогично описанному происходит вывод на регистр 11 числа и<, преобразование числа а в напряжение У„которое подается на вход управляющего каскада 12> в запоминающую емкость 17 . Так последовательно включаются индикаторы 17, через которые протекают токи, пропорциональные частотам n„...

Вывод чисел и, на регистр 11 циклически повторяется для подзаряда запоминающих емкостей 17.

Суммарный ток индикаторов 18 поддерживается на одном уровне при помощи стабилизатора тока 20 и усилителя обратной связи

21. При изменении объема выборки и соответственно частот п; изменяется выходное напряжение усилителя 21, которое подается на шину питания цифро-аналогового преобразователя. Так как показания индикаторов пропорциональны и;, а сумма показаний постоянна, то показания индикаторов равны относительным частотам.

Вместо стабилизатора тока может быть включено сопротивление, электромагнитный или другой датчик суммарного тока индикаторов. Однако в этих случаях может потребоваться стабилизация источника напряжения.

В случае вывода каждого числа и; через свой цифро-аналоговый преобразователь выход усилителя обратной связи 21 подключается к шинам питания всех цифро-аналоговых преобразователей.

385294

Г1редмет изобретения! !

1

Составитель Э. Сенина

Техред Е. Борисова

Корректор Ч. Гарцевич

Редактор Л. Утехина

Заказ 2347/)5 Изд. Ме 680 Тира>к 647 Подписное

ПНИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР Чосква, >К-35, Раушскал наб., д. 4>5

Типография, пр. Сапунова, 2 . Устройство для определения статистического распределения, содержащее блок управления индикацией, выходы которого соединены с соответствующими индикаторами, счетчик-делитель, соединенный с первыми входами блока хранения распределения и с выходом генератора импульсов; выход счетчика-делителя подключен к первому входу триггера и через одновибратор к первому входу генератора импульсов и к коммутатору, выход которого соединен со вторыми входами блока хранения, третьи входы которого соединены со входной клеммой устройства; выход блока хранения подключен ко второму входу триггера, отличающееся тем, что, с целью упрощения устройства и расширения, его функциональных возможностей, оно содержит цифро-аналоговый преобразователь и буферный регистр, выходы которого через цифро-аналоговый преобразователь соединены с первым входом блока управления индикацией, второй вход которого соединен с выходом коммутатора, первый вход буферно;о регистра соединен с выходом генератора импульсов, второй — с выходом триггера, третий — с выходом коммутатора.

2. Устройство по п. 1, отличающееся тем, 5 что блок управления индикацией содержит по числу выходов ключи, первые входы которых объединены и подключены к первому входу блока управления индикацией, вторые — со вторым входом блока управления;

10 выходы ключей соединены с управляющими каскадами, параллельно входам которых подключены конденсаторы, выходы управляющих каскадов соединены с соответствующими выходами блока управления индика15 цией.

3. Устройство по и. 1 и 2, отличающееся тем, что, с целью повышения точности работы устройства, оно содержит усилитель и стабилизатор тока, вход которого соединен

20 с соответствующей входной клеммой устройства, а выход подключен к соответствующим индикаторам непосредственно, а через усилитель ко входу цифро-аналогового преобразователя.

25 Приоритет по и. 3 исчислять с 4.1.1971 r.
