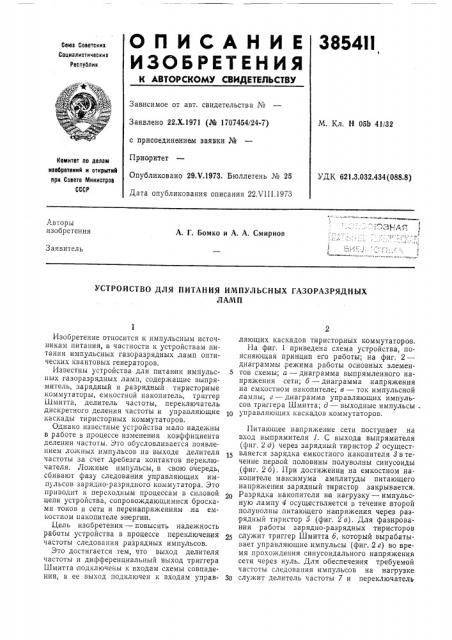

3854II

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х.1971 (№ 1707484/24-7) с присоединвнием заявки №

Приоритет

Опубликовано 29.Ч.1973. Бюллетень № 25

Дата опубликования описания 22.VI I I,1973

M. Кл. Н 05Ь 411,32

Комитет по делим изобретеиий и открытий при Совете Министров

CCCP

УДК 621,3.032.434 (088.8) Авторы изобретения

А. Г. Бомко и А. A. Смирнов

Заявитель

УСТРОЙСТВО ДЛЯ ПИТАНИЯ ИМПУЛЬСНЫХ ГАЗОРАЗРЯДНЫХ

ЛАМП

Изобретение относится к импульсным источникам питания, в частности к устройствам питания импульсных газоразрядных ламп оптических квантовых генераторов.

Известны устройства для питания импульсных газоразрядных ламп, содержащие выпрямитель, зарядный и разрядный тиристорные коммутаторы, емкостной накопитель, триггер

Шмитта, делитель частоты, переключатель дискретного деления частоты и управляющие каскады тиристорных коммутаторов.

Однако известные устройства мало надежны в работе в процессе изменения коэффициента деления частоты. Это обусловливается появлением ложных импульсов .на выходе делителя частоты за счет дребезга контактов переключателя. Ложные импульсы, в свою очередь,,сбивают фазу следования управляющих импульсов зарядно-разрядного коммутатора. Это приводит к переходным процессам в силовой цепи устройства, сопровождающимися бросками токов в сети и перенапряжениям,на емкостном накопителе энергии.

Цель изобретения — повысить надежность работы устройства в процессе переключения частоты следования разрядных импульсов.

Это достигается тем, что выход делителя частоты и дифференциальный выход триггера

Шмитта подключены к входам схемы совпадения, а ее выход подключен к входам управляющих каскадов тиристорных коммутаторов.

На фиг. 1 приведена схема устройства, поясняющая прин цип его работы; на фиг. 2— диаграммы, режима работы основных элемен5 тов схемы; а — диаграмма выпрямленного напряжения сети; б — диаграмма .напряжения на емкостном накопителе; в — ток импульсной лампы; г — диаграмма управляющих импульсов триггера Шмитта; д — выходные импульсы . тО управляющих каскадов коммутаторов.

Питающее напряжение сети поступает на вход выпрямителя 1. С выхода выпрямителя (фиг, 2 д) через зарядный тиристор 2 осуществляется зарядка емкостного накопителя Зв течение первой половины полуволны синусоиды (фиг. 2 б). При достижении на емкостном накопителе максимума амплитуды питающего напряжения зарядный тиристор закрывается.

Разрядка накопителя н а нагрузку — импульсную лампу 4 осуществляется в течение второй полуволны питающего напряжения через разрядный тиристор 5 (фиг. 2 в). Для фазирования работы зарядно-разрядных тиристоров служит триггер Шмитта б, который вырабатывает управляющие.импульсы (фиг. 2 г) во время прохождения синусоидального напряжения сети через нуль. Для обеспечен ия требуемой частоты следования импульсов на нагрузке

30 служит делитель частоты 7 и переключатель

385411 фиг 1 дискретной регулировки частоты 8. С выхода делителя частоты импульсы поступают через схему совпадения 9,на вход управляющих каскадов 10 и 11, выходные импульсы которых (фиг. 2 д) запускают зарядный и разрядный тиристоры. На второй вход схемы совпадения

;поступают импульсы с дифференциального выхода триггера Шмитта б. Введение схемы совпадения в предлагаемое устройство исключает фазы следования управляющих импульсов зарядно-разрядного тиристорного коммутатора относительно нулевых фаз синусоиды питающего напряжения при дребезге контактов переключателя 8 в процессе изменения коэффициента.,деления частоты. Это обеспечивает надежную работу устройства.

Предмет изобретения

Устройство для питания импульсных газоразрядн ых ламп от сети переменного тока, содержащее выпрямитель, зарядный и разрядный тиристорные коммутаторы, емкостный накопитель, триггер Шмитта, делитель частоты, переключатель дискретного деления частоты и управляющие каскады зарядного и разряд10 ного коммутаторов, отличающееся тем, что, с целью,:повышения надежности работы устройства, выход делителя частоты и выходтриггера Шмитта подключены к входам схемы совпадения, а ее выход подключен к входам

15 управляющих каскадов тиристорн ых коммутаторов.

385411

Фvz 2
