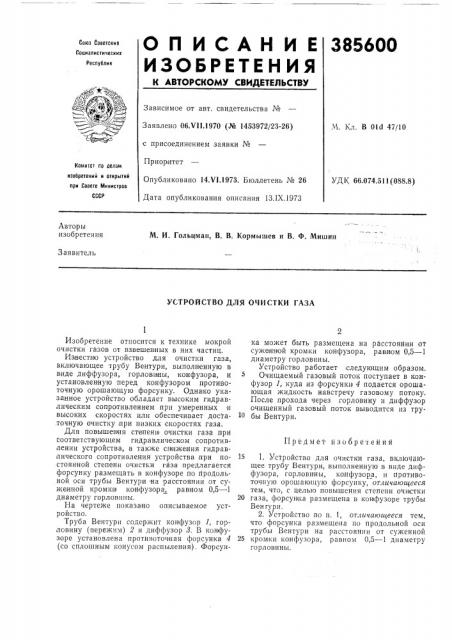

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА!!редмет йзобрете1!ия

Изобретение относится к технике мокрой очистки газов от взвешенных в них частиц.

Из весткло устройство для очистки газа, включающее трубу Вентури, выполненную в виде диффузора, горловины, конфузора, и установленную перед конфузором противоточную орошающую форсунку. Однако указанное устройство обладает высоким гидравлическим сопротивлением при умеренных и высоких скоростях или обеспечивает досIa:точную очистку при низких скоростях газа.

Для повышен ия степени очистки газа при соответствующем гидравлическом сопротивлении устройства, а также сн ижения гидравлического сопротивления устройства при постоянной степени очистки газа предлагается форсунку размещать в конфузоре по продоль. ной оси трубы Вентури на расстоянии от суженной кромки конфузора равном 0,5 — диаметру горловины.

На чертеже показано описываемое устройство.

Труба Вентури содерисит кон фузор 1, горловину (пережим) 2 и диффузор 3. В кон фузоре установлена противоточная форсунка 4 (со сплошным конусом распыления). Форсунка может быть размещена на расстоянии oI суженной кромки конфузора, равн ом 0,5 — диаметру горловины.

Устройство работает следующим образом.

Очищаемый газовый поток поступает в конфузор 1, куда из форсунки 4 подается орошающая жидкость навстречу газовому потоку.

После прохода через горловину и диффузор очищенный газовый поток выводится из тру10 бы Вентури.

l5 1. Устройство для очистки газа, включатощее трубу Вентури, выполненную в виде диффузора, горловины, коифузора, и IIpOTHBQточную орошающую форсунку, отличающееся тем, что, с целью повышения степени очистки

20 газа, форсунка размещена в кон фузоре трубы

Вен гури.

2. Устройство по и. 1, отличающееся тем, что форсунка размещена по продольной оси трубы Вентури на расстоянии от суженной

25 кром ки конфузора, равном 0,5 — диаметру горловины.
