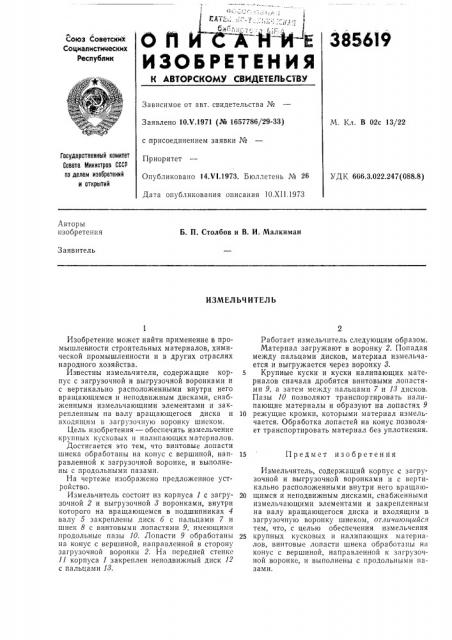

Реферат



O l1

ИЗОБРЕТЕН ИЯ

Соей Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.V.1971 (¹ 1657786/29-33) с присоединением заявки №

Приоритет

Опубликовано 14.VI.1973. Бюллетень № 26

Дата опубликования описания 10.XII.1973

М. Кл. В 02с 13/22

Государственный комитет

Совета Министров СССР по делам иеооретений и открытий

УДК 666.3.022.247(088.8) Лвторы изобретения

Б. П. Столбов и В. И. Малкиман

Заявитель

ИЗМЕЛ ЪЧ ИТЕЛ Ь

Изобретение может найти применение в промышленности строительных материалов, химической промышленности и в других отраслях народного хозяйства.

Известны измельчители, содержащие корпус с загрузочной и выгрузочной воронками и с вертикально расположенными внутри него вращающимся и неподвижным дисками, снабженными измельчающими элементами и закрепленным на валу вращающегося диска и входящим в загрузочную воронку шнеком.

Цель изобретения — обеспечить измельчение крупных кусковых и налипающих материалов.

Достигается это тем, что винтовые лопасти шнека обработаны на конус с вершиной, направленной к загрузочной воронке, и выполнены с продольными пазами.

На чертеже изображено предложенное устройство.

Измельчитель состоит из корпуса 1 с загрузочной 2 и выгрузочной 8 воронками, внутри которого на вращающемся в подшипниках 4 валу 5 закреплены диск б с пальцами 7 и шнек 8 с винтовыми лопастями 9, имеющими продольные пазы 10. Лопасти 9 обработаны на конус с вершиной, направленной в сторону загрузочной воронки 2. На передней стенке

11 корпуса 1 закреплен неподвижный диск 12 с пальцами 18.

Работает измельчитель следующим образом.

Материал загружают в воронку 2. Попадая между пальцами дисков, материал измельчается и выгружается через воронку 8.

5 Крупные куски и куски налипающих материалов сначала дробятся винтовыми лопастями 9, а затем между пальцами 7 и 18 дисков.

Пазы 10 позволяют транспортировать налипающие материалы и образуют на лопастях 9

10 режущие кромки, которыми материал измельчается. Обработка лопастей на конус позволяет транспортировать материал без уплотнения.

15 Предмет изобретения

Измельчитель, содержащий корпус с загру. зочной и выгрузочной воронками и с вертикально расположенными внутри него вращаю20 щимся и неподвижным дисками, снабженными измельчающими элементами и закрепленным на валу вращающегося диска и входящим в загрузочную воронку шнеком, отличающийся тем, что, с целью обеспечения измельчения

25 крупных кусковых и налипающих материалов, винтовые лопасти шнека обработаны на конус с вершиной, направленной к загрузочной воронке, и выполнены с продольными пазами.

385619
