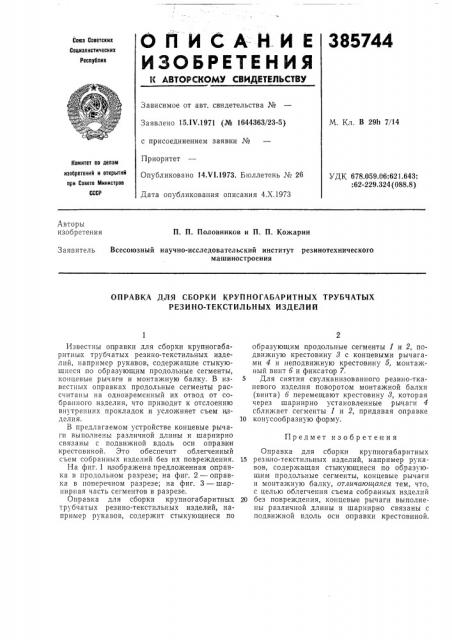

О П И С А H И Е 385744

ИЗОБРЕТЕНИЯ

Союз Советскнх

Соцналнстнческнх

Республнк

N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В 2911 7/14

Заявлено 15.1Ч.1971 (№ 1644363/23-5) с присоединением заявки №

Приоритет

Опубликовано 14.V1.1973. Бюллетень № 26

Дата опубликования описания 4.Х.1973 комитет по делам нзабретений н открытий прн Совете Миннстрое

CCCP

УДК 678.059.06:621.643:

62 229 324(088 8) Авторы изобретения

П. П. Половников и П. П. Кожарин

Заявитель Всесоюзный научно-исследовательский институт резинотехнического машиностроения

ОПРАВКА ДЛЯ СБОРКИ КРУПНОГАБАРИТНЫХ ТРУБЧАТЫХ

РЕЗИНО-ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ

Предмет изобретения

Известны оправки для сборки крупногабаритных трубчатых резино-текстильных изделий, например рукавов, содержащие стыкующиеся по образующим продольные сегменты, концевые рычаги и монтажную балку. В известных оправках продольные сегменты рассчитаны на одновременный их отвод от собранного изделия, что приводит к отслоению внутренних прокладок и усложняет съем изделия.

В предлагаемом устройстве концевые рычаги выполнены различной длины и шарнирно связаны с подвижной вдоль оси оправки крестовиной. Это обеспечит облегченный съем собранных изделий без их повреждения.

На фиг. 1 изображена предложенная оправка в продольном разрезе; на фиг. 2 — оправка в поперечном разрезе; на фиг. 3 — maipнирная часть сегментов в разрезе.

Оправка для сборки крупногабаритных трубчатых резино-текстильных изделий, например рукавов, содержит стыкующиеся по образующим продольные сегменты 1 и 2, подвижную крестовину 8 с концевыми рычагами 4 и неподвижную крестовину б, монтажный винт б и фиксатор 7.

5 Для снятия свулканизованного резино-тканевого изделия поворотом монтажной балки (винта) б перемещают крестовину 8, которая через шарнирно установленные рычаги 4 сближает сегменты 1 и 2, придавая оправке

10 конусообразную форму.

Оправка для сборки крупногабаритных

15 резино-текстильных изделий, например p) кавов, содержащая стыкующиеся по образующим продольные сегменты, концевые рычаги и монтажную балку, отличающаяся тем, что, с целью облегчения съема собранных изделий

20 без повреждения, концевые рычаги выполнены различной длины и шарнирно связаны с подвижной вдоль оси оправки крестовиной.

385744

Риг.,7

Редактор С. Кожеиова

Заказ 2643 5 Изд. № 1678 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Золин

Техред Т. Ускова

Корректоры: Г. Запороже и Л. Орлова
