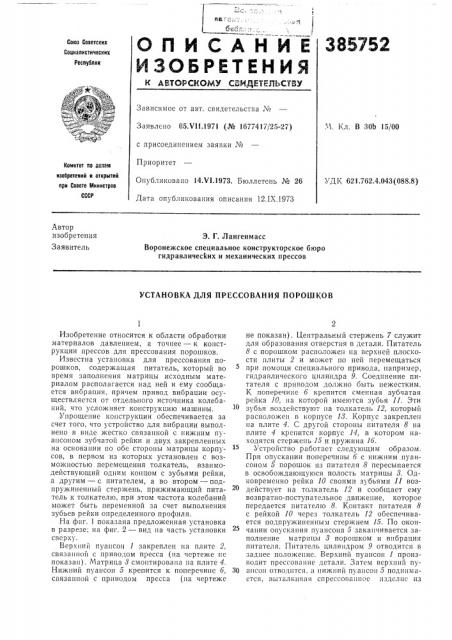

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТе:ЛЬСТВУ

Союз Советских

Социзлнстических

Республик

Зависимое от авт. свидетельства ¹

Зая|влено 05 Ч11.1971 (№ 1677417/25-27) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1.1973. Бюллетень № 26

Дата опубликования описания 12.IX.1973

М. Кл. В 30b 15/00

Комитет по делом изобретений н открытий при Совете Министров

СССР

УДК 621,762.4.043(088.8) Автор изобретения

Заявитель

Э. Г. Лангенмасс

Воронежское специальное конструкторское бюро гидравличесКих и механических прессов

УСТАНОВКА ДЛЯ ПРЕССОВАНИЯ ПОРОШКОВ

Изобретение относится к области обработки материалов давлением, а точнее — к конструкции прессов для прессования порошков.

Известна установка для прессования порошков, содержащая питатель, который во время заполнения матрицы исходным материалом располагается над ней и ему сообщается вибрация, причем привод вибрации осуществляется от отдельного источника колебаний, что усложняет конструкцию машины.

Упрощение конструкции обеспечивается за счет того, что устройство для вибрации выполнено в виде жестко связанной с нижним пуансоном зубчатой рейки и двух закрепленных на основании по обе стороны матрицы корпусов, в первом из которых установлен с возможностью перемещения толкатель, взаимодействующий одним концом с зубьями рейки, а другим — с питателем, а во втором — подпружиненный стержень, прижимающий питатель к толкателю, при этом частота колебаний может быть переменной за счет выполнения зубьев рейки определенного профиля.

На фиг. 1 показана предложенная установка в разрезе; на фиг. 2 — вид на часть установки сверху.

Верхний пуансон 1 закреплен на плите 2, связанной с приводом пресса (на чертеже нс показан). Матрица 3 смонтирована на плите 4.

Нижний пуансон 5 крепится к поперечине 6, связанной с приводом пресса (на чертеже не показан). Центральный стержень 7 служит для образования отверстия в детали. Питатель

8 с порошком расположен на верхней плоскости плиты 2 и может по ней перемещаться при помощи специального привода, например, гидравлического цилиндра 9. Соединение питателя с приводом должно быть нежестким.

К поперечине б крепится сменная зубчатая рейка 10, на которой имеются зубья 11. Эти зубья воздействуют на толкатель 12, который располо>кен в корпусе 18. Корпус закреплен на плите 4. С другой стороны питателя 8 на плите 4 крепится корпус 14, в котором находятся стержень 15 и пружина 16.

Устройство работает следующим образом.

При опускании поперечины б с нижним пуансоном 5 порошок из питателя 8 пересыпается в освобождающуюся полость матрицы 8. Одновременно рейка 10 своими зубьями 11 воздействует на толкатель 12 и сообщает ему возвратно-поступательное движение, которое передается питателю 8. Контакт питателя 8 с рейкой 10 через толкатель 12 обеспечивается подпру>кинснным стержнем 15. По окончании опускания пуансона 5 заканчивается заполнение матрицы 8 порошком и вибрация питателя. Питатель цилиндром 9 отводится в заднее положение. Верхний пуансон 1 произгодит прессование детали. Затем верхний пу30 ансон отводится. а нижний пуансон 5 поднимается, вы гал кивая спрессованное изделие из

385752

Фиг. 1

Составитель А. Курович

Техред E. Борисова Корректоры: Н, Прокуратова и Е. Талалаева

Редактор К. И1анаурова

Заказ 2426/14 Изд. № 1670 Тирани 678 Подписное

ЦНИИПИ Комитета по делаги изобретений и открытий пр:r Совете 1ннистр,=- СС в1осква, )К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 матрицы. Так как питатель в это время находится в заднем положении, рейка 10 при подьеме нижнего пуансона перемещается вхолостую. Затем питатель перемещается вперед, и цикл повторяется.

При прессовании изделий различной конфигурации из порошков различной сыпучести наиболее благоприятные условия заполнения матрицы порошком обеспечиваются различными параметрами вибрации матрицы. Для регулирования параметров вибрации рейка 10 выполнена сменной с различными профилями зубьев.

Предмет изобретения

Установка для прессования порошков, содержащая перемещаемый по плите пресса подвижный питатель, загружающий порошок в закрепленную на плите пресса матрицу, верхний и нижний пуансоны, входящие в отверстие матрицы, а также устройство для вибрации питателя, отлиааюцалсл тем, что, с целью упрощения конструкции, устройство для вибрации выполнено в виде жестко связанной с нижним пуансоном зубчатой рейки и двух закрепленных на плите пресса по обе стороны матрицы корпусов, в первом нз которых установлен с возможностью перемещения перпендикулярно оси пуансонов толкатель, взаимодействующий одним концом с зубьями рейки, а другим — с питателем, а во втором — подпружиненный стержень, прижимающий питатель к толкателю.
