Огнеупорная масса
Иллюстрации
Реферат

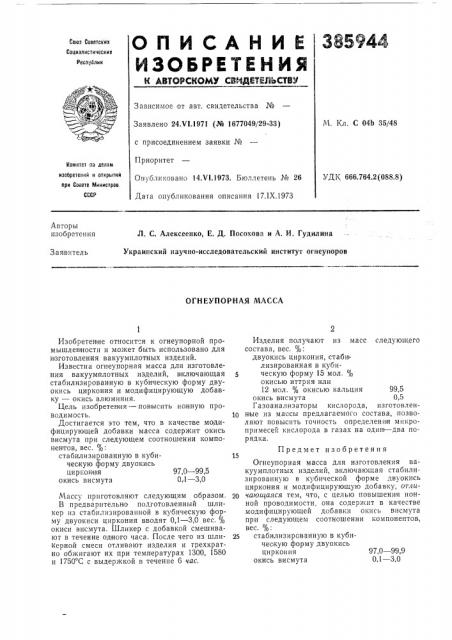

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВ:"т
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. С 04Ь 35/48
Заявлено 24.VI.1971 (№ 1677049/29-.33) с присоединением заявки №
Приоритет
Опубликовано 14.VI.1973. Бюллетень № 26
Дата опубликования описания 17.1Х.1973 ф к.ф- «|
Комитет ло делам изобретений и открытий лри Совете Министров
СССР
УДК 666.764.2(088,8) Авторы изобретения
Л. С. Алексеенко, Е. Д. Посохова и A. И. Гудилина
Украинский научно-исследовательский институт огнеупоров
3 аявитель
ОГНЕУПОРНАЯ МАССА
Предмет изобретения
Изобретение относится к огнеупорной промышленности и может быть использовано для и|зготовления вакуумплотных изделий.
Известна огнеупорная масса для изготовления вакуумплотных изделий, включающая стабилизированную в кубическую форму двуокись циркония и модифицирующую добавку — окись алюминия.
Цель изобретен|ия — повысить ионную проВоди м о сть.
Достигается это тем, что в качестве модифицирующей добавки масса содержит окись висмута при следующем соотношении компонен|тов, вес. о : стабилизированную в кубическую форму двуокись циркони|я 97,0 — 99,5 окись висмута 0,1 — 3,0
Массу приготовляют следующим образом.
В предварительно подготовленный шликер из стабилизированной в кубическую форму двуокиси циркония вводят 0,1 — 3,0 вес. о окиси ви|смута. Шликер с добавкой смешивают в течение од|ного часа. После чего из шликерной смеси отливают изделия и трехкратно обжигают их при температурах 1300, 1580 и 1750 С с выдержкой в течение б час.
Изделия получают из масс следующего состава, вес. : двуокись циркония, стабин лизированная в кубическую форму 15 мол. о окисью иттрия или
12 мол. о окисью кальция 99,5 окись висмута 0,5
Газоанализаторы кислорода, изготовлен10 н|ые из массы предлагаемого состава, позволяют повысить точность определени|я микропримесей кислорода в газах на один| — два порядка.
Огнеупорная масса для изготовления вакуумплотных изделий, включающая стабилизированную в кубической форме двуокись цирко|ния и модифицирующую добавку, отлиZp чающаяся тем, что, с целью повышения ионной проводимости, она содержит в качестве модифицирующей добавки окись висмута при следующем соотношении компонентов, вес. %:
25 стабилизированную в кубическую форму двуокись циркония 97,0 — 99,9 окись висмута 0.1 — 3,0
