Канатная смазка
Иллюстрации
Реферат

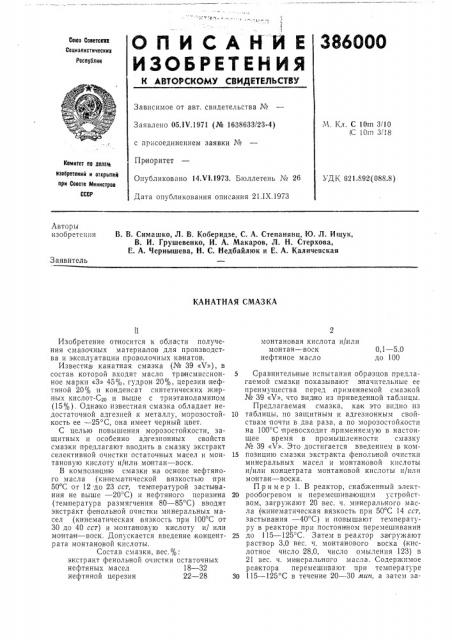

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
386ООО
Союз Соеетскпп
Социалистических
Республин
Зависимое от авт. свидетельства №
Заявлено 05.1V.1971 (№ 1638633/23-4) М. Кл. С 10m 3/10 (C 10гп 3/18 с присоединением заявки №
Приоритет
Опубликовано 14Х1.1973. Бюллетень № 26
Дата опубликования описания 21.IX.1973
Комитет по делам изобретений и открытий прн Совете Министров
СССР
УДК 621 892(088.8) Авторы изобретения
В. В. Симашко, Л. В. Коберидзе, С. А. Степанянц, Ю. Л. Игцук, В. И. Грушевеико, И. А. Макаров, Л. Н. Стерхова, Е. А. Чернышева, Н. С. Недбайлюк и Е. А. Каличевская
Заявитель
КАНАТНАЯ СМАЗКА
2 монтановая кислота и/или монтан — воск нефтяное масло
0,1 — 5,0 до 100
Изобретение относится к области получения смазочных материалов для производства и эксплуатации проволочных канатов.
Известна канатная смазка (№ 39 «V»), в состав которой входят масло тра нсмиссионное марки «3» 45%, гудрон 20%, церезин нефтяной 20% и конденсат синтетических жирных кислот-С2О и выше с триэтаноламином (15%). Однако известная смазка обладает недостаточной адгезией к металлу, морозостойкость ее — 25 С, она имеет черный цвет.
С целью повышения морозостойкости, защитных и особенно адгезионных свойств смазки предлагают вводить в смазку экстракт селективной очистки остаточных масел и монтановую кислоту и/или MOIHTBH — воск.
В композицию смазки на основе нефтяного масла (кинема тической вязкостью при
50 С от 12 до 23 сст, температурой застывания не выше — 20 С) и нефтяного церизина (температура размягчения 80 — 85 С) вводят экстракт фенольной очистки минеральных масел (кинематическая вязкость при 100 С от
30 до 40 ccT) и монтановую кислоту и/ или монита и — воск. Допускается введение конце нтрата монтановой кислоты.
Состав смазки, вес.%: экстракт фенольной очистки остаточных нефтяных масел 18 — 32 нефтяной церезин 22 — 28
5 Сравнительные испытания образцов предлагаемой смазки показывают значительные ее преимущества перед применяемой смазкой № 39 «V», что вид но из приведенной таблицы.
Предлагаемая смазка, как это видно пз
10 таблицы, по защитным и адгезионным свойствам почти в два раза, à IIO морозостойкостп на 100 С превосходит применяемую в настоящее время в промышленности смазку № 39 «V». Это достигается введением в ком15 позицию смазки экстракта фенольной очистки минеральных масел и монтановой кислоты и/или концетрата монтановой кислоты и/пли монтан — воска.
Пример 1. В реактор, снабженный элект20 рообогревом и перемешиваютцим устройством, загружают 20 вес. ч. минерального масла (кинематическая вязкость при 50 С 14 сст, застывания — 40 С) и повышают температуру в реакторе при постоянном перемешивании
25 до 115 — 125 С. Затем в реактор загружают раствор 3,0 вес, ч. монтанового воска (кислотное число 28,0, число омыленпя 123) в
21 вес. ч. минерального масла. Содержимое реактора перемешивают при температуре
30 115 — 125 С в течение 20 — 30 лтин, а затем за386000 ф
По окончании загрузки всех компонентов, содержимое реактора перемешивают при температуре 125 — 130 С в течение 2 час. Готовая смазка охлаждается в тонком слое.
5 Получен ная смазочная композиция характеризуется следующим физико-химическими показателями (таблица).
Пример 2. То же, что в примере 1, только вместо монтан — воска загружают монтановую кислоту.
Я гружают 30 вес, ч. разогретого до температуры 40 — б0 С экстракта фенольной очистки масел (кинем атическа я вязкость при 100 С
38,0 сст).
После тридцатиминутного перемешивания в реактор при температуре 120"C загружают
2б вес. ч. нефтяного церезина (т. размягчения 82 С), измельченного до частиц с условным диаметром 20 — 30 им. е образцов
as> присадка
Образец №2 концентрат моитаиовой кислоты
Образец № монтаиовая кислота
Образец №3 монтанвоск
Методы испытания
Применяемая смазка
39V
Показатели физико химических свойств
ГОСТ
6793 вЂ
ТУ
38 — 46 — 70
УССР
Температура каплепадения
65 — 75
72
0,05
0,05
0,02 отсутствует
0,05 отсутствует отсутствует отсутствует
0,5
0,5
0,5 отсутствует отсутствует отсутствует отсутствует отсутствует отсутствует отсутствует отсутствует выд. выд. выд. выд.
0,22
0,27
0,30
0,57 — 35
ТУ
38 — 46 — 70
УССР
ТУ
38 — 46 — 70
УССР— 35 — 25 выд.
7000 выд. выд. сброс 45% выд. сброс
20 — 10% сброс
15 — 20% сброс
20 — 35 я, 8000 Термическая стабильность испытывалась при 100 Ñ.
Предмет изобретения
Канатная смазка на основе нефтяного масла и церезина, отличшощаяся тем, что, с целью повышения защитных и адгезионных свойств смазки, в ее состав введен экстракт селективной очистки остаточных нефтяных масел и монтановая кислота и/или мо нтан—
0,1 — 5,0 до 100
Термическая стабильность при 120 С в течение 7 @ac: а) испаряемость б) выпадение осадка прп 120 C в течен,е 72 час: а) испаряемость б) выпадение осадка
Содержание водорастворимых кислот и щелочей
Содержание воды, Содержание абразивных механических примесей, оо
Испытание корродпрующего действия иа металлических (ст. 50) пластинках
Защитные свойства после 60 час испытаний в камере погоды, определяемые по количеству, железа, перешедшего в слой смазки, % 10
Морозостойкость, С
Адгезия при факторе разделения:
ГОСТ
6307 вЂ
ГОСТ
2477 вЂ
ТУ
38 — 46 — 70
УССР
ГОСТ
1050 †воск при следующем соотношении компонентов вес. %: церезин 22 — 18 экстракт селективной очистки остаточных нефтяных масел 18 — 32 монтановая кислота и/или мента|и — воск
:нефтяное масло
