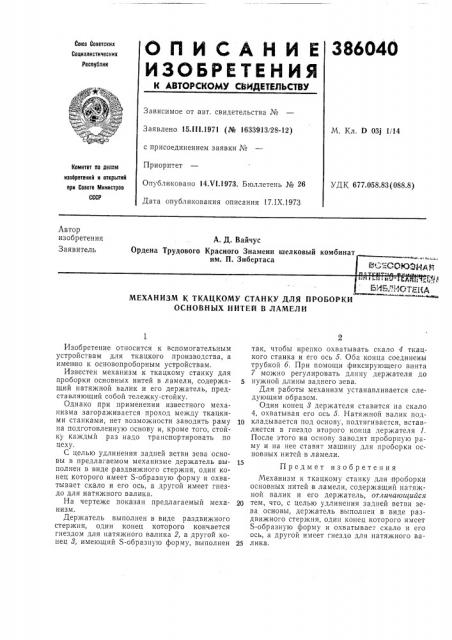

О П И (: А H И Е 386040

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 15.ill.1971 (№ 1633913!28-12) с присоединением заявки №

Приоритет

Опубликовано 14. т 1.1973. Бюллетень № 26

Дата опубликования описания 17.IX.1973

Ы. Кл. D 031 1/14

Комитет по лелем изобретений и открытий при Совете Министров

СССР

УДК 677.058.83(088.8) Автор изобретения

Заявитель

А. Д. Вайчус

Ордена Трудового Красного Знамени шелковый комбинат им. П. Зибертаса

< " "= :СЮЗИАИ с «

» «» ь.«ч i Ij» «««,ф»

БЯБ «т!,ДОТЕ1(А

МЕХАНИЗМ К ТКАЦКОМУ СТАНКУ ДЛЯ ПРОБОРКИ

ОСНОВНЫХ НИТЕЙ В ЛАМЕЛИ

Изобретение относится к вспомогательным устройствам для ткацкого производства, а именно к основопроборным устройствам.

Известен механизм к ткацкому станку для проборки основных нитей в ламели, содержащий натяжной валик и его держатель, представляющий собой тележку-стойку.

Однако при применении известного механизма загораживается проход между ткацкими станками, нет возможности заводить раму на подготовленную основу и, кроме того, стойку каждый раз надо транспортировать по цеху.

С целью удлинения задней ветви зева основы в предлагаемом механизме держатель выполнен в виде:раздвижного стержня, один конец которого имеет S-образную форму и охватывает скало и его ось, а другой имеет гнездо для натяжного валика.

На чертеже показан предлагаемый механизм.

Держатель выполнен в виде раздвижного стержня, один конец которого кончается гнездом для натяжного валика 2, а другой конец 8, имеющий S-образную форму, выполнен так, чтобы крепко охватывать скало 4 ткацкого станка и его ось 5. Оба конца соединены трубкой б. При помощи фиксирующего винта

7 можно регулировать длину держателя до нужной длины заднего зева.

Для работы механизм устанавливается следующим образом.

Один конец 3 держателя ставится на скало

4, охватывая его ось 5. Натяжной валик под1р кладывается под основу, подтягивается, вставляется в гнездо второго конца держателя l

После этого на основу заводят проборпую раму и на нее ставят машину для проборки основных нитей в ламели.

Предмет изобретения

Механизм к ткацкому станку для проборки основных нитей в ламели, содержащий натяжной валик и его держатель, отли»ающийся

2р тем, что, с целью удлинения задней ветви зева основы, держатель выполнен в виде раздвижного стержня, один конец которого имеет

S-образную форму и охватывает скало и его ось, а другой имеет гнездо для натяжного ва25 лика.

386040

Составитель Т. Кондакова

Техред E. Борисова

Редактор В. Блохина

Корректор Е. Миронова

Типография, пр. Сапунова, 2

Заказ 2429/ll Изд. Мз 1655 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
