38604I

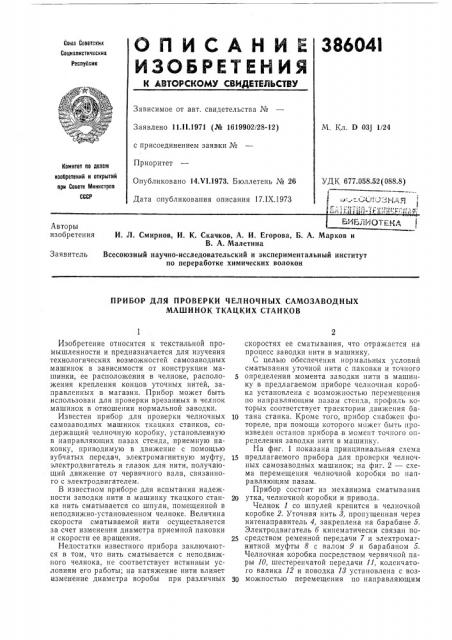

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ ьоиз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.11.1971 (№ 1619902!28-12) с присоединением заявки №

Приоритет

Опубликовано 14.V1.1973. Бюллетень № 26

Дата опубликования описания 17.IX.1973

М. Кл. D 03j 1/24

Комитет по делам изовретений и открытий при Совете Министров

СССР

УДК 677.058.52 (088.8) ИБЛКОТЕНД

И. Л. Смирнов, И. К. Скачков, А. И. Егорова, Б. А. Марков и

В. А. Малетина

Авторы изобретения

Заявитель

Всесоюзный научно-исследовательский и экспериментальный институт по переработке химических волокон

ПРИБОР ДЛЯ ПРОВЕРКИ ЧЕЛНОЧНЫХ САМОЗАВОДНЫХ

МАШИНОК ТКАЦКИХ СТАНКОВ

Изобретение относится к текстильной промышленности и предназначается для изучения технологических возможностей са мова водных машинок в зависимости от конструкции машинки, ее расположения в челноке, расположения крепления концов уточных нитей, заправленных в магазин. Прибор может быть использован для проверки врезанных в челнок машинок в отношении нормальной заводки.

Известен прибор для проверки челночных самозаводных машинок ткацких станков, содержащий челночную коробку, установленную в направляющих пазах стенда, приемную паковку, приводимую в движение с помощью зубчатых передач, электромагнитную муфту, электродвигатель и глазок для нити, получающий движение от червячного вала, связанного с электродвигателем.

В известном приборе для испытания надежности заводки нити в машинку ткацкого станка нить сматывается со шпули, помещенной в неподвижно-установленном челноке. Величина скорости сматываемой нити осуществляется за счет изменения диаметра приемной паковки и скорости ее вращения.

Недостатки известного прибора заключаются в том, что нить сматывается с неподвижного челнока, не соответствует истинным условиям его работы; на натяжение нити влияет изменение диаметра воробы при различных скоростях ее сматывания, что отражается на процесс заводки нити в машинку.

С целью обеспечения нормальных условий сматывания уточной нити с паковки и точного

5 определения момента заводки нити в машинку в предлагаемом приборе челночная коробка установлена с возможностью перемещения по направляющим пазам стенда, профиль которых соответствует траектории движения ба10 тана станка. Кроме того, прибор снабжен фотореле, при помощи которого может быть произведен останов прибора в момент точного определения заводки нити в машинку.

На фиг. 1 показана принципиальная схема

15 предлагаемого прибора для проверки челночных самозаводных машинок; на фиг. 2 — схема перемещения челночной коробки по направляющим павам.

Прибор состоит из механизма сматывания

2р утка, челночной коробки и привода.

Челнок 1 со шпулей крепится в челночной коробке 2. Уточная нить 3, пропущенная через нитенаправитель 4, закреплена на барабане 5, Электродвигатель б кинематически связан по25 средством ременной передачи 7 и электромагнитной муфты 8 с валом 9 и барабаном 5.

Челночная коробка посредством червячной пары 10, шестеренчатой передачи 11, коленчатого валика 12 и поводка И установлена с воз30 можностью перемещения по направляющим

386041 павам И, профиль которых соответствует траектории движения батана станка.

Барабан 5 с постоянным диаметром вращается только в течение >/з оборота коленчатого валика, что соответствует времени пролета челнока из данной челночной коробки в другую. За это время на барабан наматывается нить, равная длине, прокладываемой в зев уточины за один пролет челнока со скоростью, соответствующей скорости пролета челнока при заданном числе оборотов коленчатого валика. Барабан отключается Mèêðîâûêëþ÷àòåлем 15, например, типа МИ-З, а останов— электромагнитным тормозом 1б.

Останов прибора предусмотрен после каждого оборота коленчатого валика с помощью микровыключателя 15 и тормозной системы.

Останов прибора в момент заводки нити в машинку производится с помощью импульсного фотоэлектронного реле 17. Натяжение сматываемой нити определяется датчиком 18.

Предмет изобретения

1. Прибор для проверки челночных самозаводных машинок ткацких станков, содержа5 щий челночную коробку, установленную в направляющих пазах стенда, приемную паковку, приводимую в движение с помощью зубчатых передач, электромагнитную муфту, электродвигатель и глазок для нити, получающий

1О движение от червячного вала, связанного с электродвигателем, отличающийся тем, что, с целью обеспечения нормальных условий сматывания уточной нити с паковки, челночная коробка установлена с возможностью перемеlь щения по направляющим пазам стенда, профиль которых соответствует траектории движения батана станка.

2. Прибор по п, 1, отличающийся тем, что, 2О с целью точного определения момента заводки нити в машинку, он снабжен фотореле.
