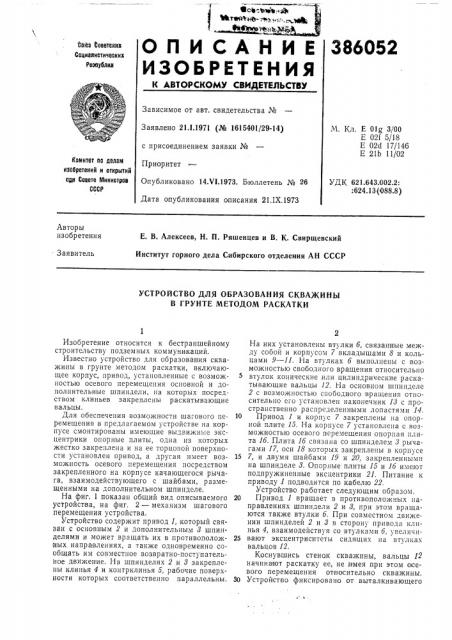

О П И С А Н И Е изоы етиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетоких

Сациалиотичеоких

Реопублил

Зависимое от авт. свидетельства №

Заявлено 21 1.1971 (№ 1615401/29-14) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1.1973. Бюллетень № 26

Дата опубликования описания 21,IX.1973

М. Кл. Е 01g 3/00

E 021 5/18

E 02д 17/146

E 21Ь 11/02

Комитет ло делам изобретеиий и OTKpblfHH ели Саеете Миииотрое

СССР

УДК 621.643.002.2:

:624.13 (088.8) Авторы изобретения

Е. В. Алексеев, Н. П. Ряшенцев и В. К. Свирщевский

Институт горного дела Сибирского отделения АН СССР

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ СКВА)КИНЫ

В ГРУНТЕ МЕТОДОМ РАСКАТКИ

Изобретение относится к бестраншейному строительству подземных коммуникаций.

Известно устройство для образования скважины в грунте методом раскатки, включающее корпус, привод, установленные с возможностью осевого перемещения основной и дополнительные шпиндели, на которых посредством клиньев закреплены раскатывающие вальцы.

Для обеспечения возможности шагового перемещения в предлагаемом устройстве на корпусе смонтированы имеющие выдвижные эксцентрики опорные плиты, одна из которых жестко закреплена и на ее торцовой поверхности установлен привод, а другая имеет возможность осевого перемещения посредством закрепленного на корпусе качающегося рычага, взаимодействующего с шайбами, размещенными на дополнительном шпинделе.

На фиг. 1 показан общий вид описываемого устройства, на фиг. 2 — механизм шагового перемещения устройства.

Устройство содержит привод 1, который связан с основным 2 и дополнительным 3 шпинделями и может вращать их в противоположных направлениях, а также одновременно сообщать им совместное возвратно-поступательное движение. На шпинделях 2 и 8 закреплены клинья 4 и контрклинья 5, рабочие поверхности которых соответственно параллельны.

На них установлены втулки 6, связанные между собой и корпусо;r 7 вкладышами 8 и кольцами 9 — 11. На втулках б выполнены с возможностью свободного вращения относительно втулок конические или цилиндрические раскатывающие вальцы 12. На основном шпинделе

2 с возможностью свободного вращения относительно его установлен наконечник 18 с пространственно распределенными лопастями 14.

10 Привод 1 и корпус 7 закреплены на опорной плите 15. На корпусе 7 установлена с возможностью осевого перемещения опорная плита 16. Плита 16 связана со шпинделем 8 рычагами 17, оси 18 которых закреплены в корпусе

15 7, и двумя шайбами 19 и 20, закрепленными на шпинделе 3. Опорные плиты 15 и 16 имеют подпружиненные эксцентрики 21. Питание к приводу 1 подводится по кабелю 22.

Устройство работает следующим образом, 20 Привод 1 вращает в противоположных направлениях шпиндели 2 и 8, при этом вращаются также втулки б. При совместном движении шпинделей 2 и 3 в сторону привода клинья 4, взаимодействуя со втулками 6, увеличи25 вают эксцентриситеты сидящих на втулках вальцов 12.

Коснувшись стенок скважины, вальцы 12 начина ют раскатку ее, не,имея при этом oiceвого перемещения относительно скважины.

30 Устрой ство фиксировано от выталкивающего

386052 действия скважины подпружиненными самозаклинивающимися эксцентриками 21 опорной плиты 15. Шайба 19, дойдя до концов рычагов 17, начинает их поворачивать относительно осей 18, смещая опорную плиту 1б по корпусу 7 вперед на величину предстоящего шагового перемещения устройства.

Когда перемещение шпинделей 2 и 8 в сторону привода 1 завершается, вальцы 12 имеют максимальные эксцентриситеты. Начинается возвратное (от привода 1) движение шпинделей 2 и 8. При этом взаимодействие контрклиньев 5 со втулками б уменьшает эксцентриситеты вальцов 12.

Устройство упирается при этом в скважину эксцентриками 21 плиты 15 и наконечником И лопастями 14, Когда шайба 20 упирается в рычаги 17, последние, разворачиваясь относительно осей 18, закрепленных в корпус 7, упираются в опорную плиту 1б. В результате эксцентриками 21 опорной плиты 1б создается новый осевой упор в скважине, что заставляют все устройство (исключая плиту 1б) смещаться вперед ца ша-, так как эксцентрики 21 плиты 15 при упоре на опорную плиту 1б расклиниваются.

В момент сведения эксцентриситетов вальцов 12 к нулю заканчивается и шаговое перемещение устройства. С начала хода шпинделей 2 и 3 в сторону привода начинается новый

5 цикл работы устройства.

Привода 1 устройства питается через кабель

22, скользящий по дну скважины при перемещениях устройства.

Предмет изобретения

Устройство для образования скважины в грунте методом раскатки, включающее корпус, привод, установленные с возможностью осевого перемещения основной и дополнительные

15 шпиндели, на которых посредством клиньев закреплены раскатывающие вальцы, отличаюи ееся тем, что, с целью обеспечения возможности шагового перемещения, на корпусе смонтированы имеющие выдвижные эксцентрики

20 опорные плиты, одна из которых жестко закреплена и на ее торцовой поверхности установлен привод, а другая имеет возможность осевого перемещения посредством закрепленного на корпусе качающегося рычага, взаимо25 действующего с шайбами, размещенными на дополнительном шпинделе, 386052

7Е 15 Д г7 75 1

3 1О .5 7 г 2
