Реферат

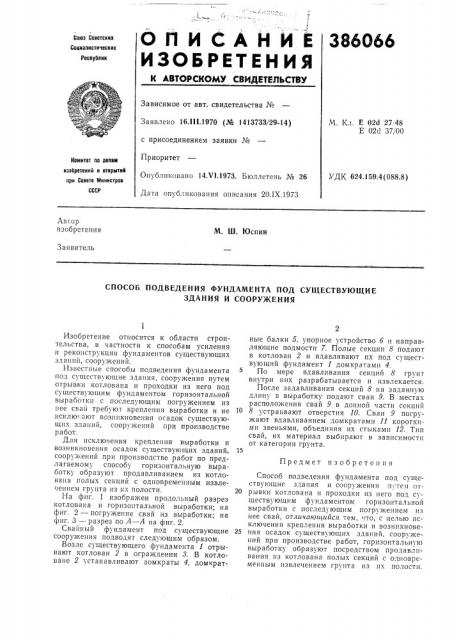

ОПИСАНИЕ

ИЗОЬГЕт ЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16.I I I.1970 (№ 1413733/29-14) с присоединением заявки №

Приоритет

Опубликовано 14.VI.1973. Бюллетень № 26

Дата опубликования описания 20.IX.1973

М. Кл. Е 02d 27 48

Е 02d 37/00

Комитет по пелен изобретений н открытий прн Совете Министров

СССР

УДК 624.159.4(088.8) Автор изобретения

М. Ш. Юспин

Заявитель

СПОСОБ ПОДВЕДЕНИЯ ФУНДАМЕНТА ПОД СУЩЕСТВУЮЩИЕ

ЗДАНИЯ И СООРУЖЕНИЯ

Предмет изобретения

Изобретение относится к области строительства, в частности к способам усиления и реконструкции фундаментов существующих зда ш1, сооружений.

Известные способы подведения фундамента под существующие здания, сооружения путем отрывки котлована и проходки из него под существующим фундаментом горизонтальной выработки с последующим погружением из нее свай требуют крепления выработки и не исклю ают возникновения осадок существующих зданий, сооружений при производстве работ.

Для исключения крепления выработки и возникновения осадок существующих зданий, сооружений при производстве работ по предлагаемому способу горизонтальную выработку образуют продавливанием из котлована полых секций с одновременным извлечением грунта из нх полости.

На фиг. 1 изображен продольный разрез котлована и горизонтальной выработки; на фиг. 2 — погружение свай из выработки; на фиг. 3 — разрез по А — А на фиг. 2.

Свайный фундамент под существующие сооружения подводят следующим образом.

Возле существующего фундамента 1 отрывают котлован 2 в ограждении 8. В котловане 2 устанавливают домкраты 4, домкратные балки 5, упорное устройство б и направляющие подмости 7. Полые секции 8 подают в котлован 2 и вдавливают их под существующий фундамент 1 домкратами 4.

По мере вдавливания секций 8 грунт внутри них разрабатывается и извлекается.

После задавливания секций 8 на заданную длину в выработку подают сваи 9. В местах расположения свай 9 в донной части секций

10 8 устраивают отверстия 10. Сваи 9 погружают вдавливанием домкратами 11 короткими звеньями, объединяя их стыками 12. Тип свай, их материал выбирают в зависимости от категории грунта.

Способ подведения фундамента под существующHp. здания и сооружения путем от20 рывки котлована н проходки из него под существующим фундаментом горизонтальной выработки с последующим погружением из нее свай, отличающийся тем, сто, с целью исключения крепления выработки и возникнове25 ния осадок существующих зданий, сооружений при производстве работ, горизонтальную выработку образуют посредством продавливания из котлована полых секций с одновременным извлечением грунта из нх полости.

386066

fCJl1 (у----У

) z 1

iJ ч

1)

Фиг. 2
