Реферат

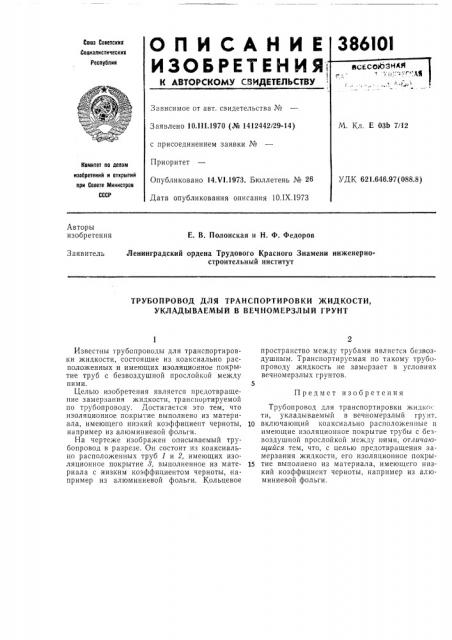

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик

Зависимое от авт. свидетельства Ме

Заявлено 10.111.1970 (Ф 1412442/29-14) с присоединением заявки Ке

Приоритет

Опубликовано 14.VI.1973. Бюллетень М 26

Дата опубликования описания 10.IX,1973

Комитет по аепаи изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. В. Полонская и Н. Ф. Федоров

Ленинградский ордена Трудового Красного Знамени инженерностроительный институт

Заявитель

ТРУБОПРОВОД ДЛЯ ТРАНСПОРТИРОВКИ ЖИДКОСТИ, УКЛАДЪ|ВАЕМЪ|Й В BEЧНОМЕРЗЛЪ|Й ГРУНТ

Предмет изобретения

Известны трубопроводы для транспортировки жидкости, состоящие из коаксиально расположенных и имеющих изоляционное покрытие труб с безвоздушной прослойкой между ними.

Целью изобретения является предотвращение замерзания жидкости, транспортируемой по трубопроводу. Достигается это тем, что изоляционное покрытие выполнено из материала, имеющего низкий коэффициент черноты, например из алюминиевой фольги.

На чертеже изображен описываемый трубопровод в разрезе. Он состоит из коаксиально расположенных труб 1 и 2, имеющих изоляционное покрытие 3, выполненное из материала с низким коэффициентом черноты, например из алюминиевой фольги. Кольцевое пространство между трубами является безвоздушным. Транспортируемая по такому трубопроводу жидкость не замерзает в условиях вечномерзлых грунтов.

Трубопровод для транспортировки жидкое ти, укладываемый в вечномерзлый грунт, 10 включающий коаксиально расположенные и имеющие изоляционное покрытие трубы с безвоздушной прослойкой между ними, отличаюи|ийся тем, что, с целью предотвращения замерзания жидкости, его изоляционное покры1S тие выполнено из материала, имеющего низкий коэффициент черноты, например из алюминиевой фольги.
