386! Об

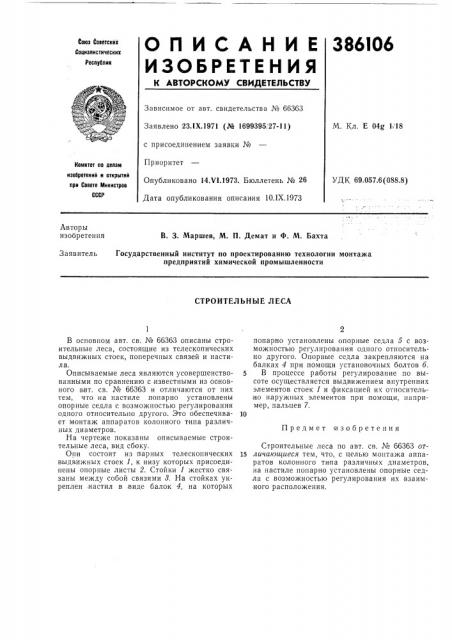

ОЛИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 66363

М. Кл. E 048 1, 18

Заявлено 23. IX.1971 (№ 1699395. 27-11) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 14.VI.1973. Бюллетень № 26

Дата опубликования описания 10.IX.1973

УДК 69.057.6(088.8) Авторы изобретения

В. 3. Маршев, М. П. Демат и Ф. М. Бахта

Государственный институт по проектированию технологии монтажа предприятий химической промышленности

Заявитель

СТРОИТЕЛЪНЪ|Е ЛЕСА

Предмет изобретения

В основном авт. св. № 66363 описаны строительные леса, состоящие из телескопических выдвижных стоек, поперечных связей и настила.

Описываемые леса являются усовершенствованными по сравнению с известными из основного авт. св. № 66363 и отличаются от них тем, что на настиле попарно установлены опорные седла с возможностью регулирования одного относительно другого. Это обеспечивает монтаж аппаратов колонного типа различных диаметров.

На чертеже показаны описываемые строительные леса, вид сбоку.

Они состоят из парных телескопических выдвижных стоек 1, к низу которых присоединены опорные листы 2. Стойки 1 жестко связаны между собой связями 8 На стойках укреплен настил в,виде балок 4, на которых попарно установлены опорные седла 5 с возможностью регулирования одного относительно другого. Опорные седла закрепляются на балках 4 при помощи установочных болтов 6.

5 В процессе работы регулирование по высоте осуществляется выдвижением внутренних элементов стоек 1 и фиксацией их относитель,но наружных элементов при помощи, например, пальцев 7.

Строительные леса по авт. св. № 66363 от15 личающиеся тем, что, с целью монтажа аппаратов колонного типа различных диаметров, на настиле попарно установлены опорные седла с возможностью регулирования их взаимного расположения.

Редактор Л. Струве

Составитель Н. Дмитриева

Техред А. Камышникова Корректор Н. Прокуратова

Заказ 2400/13 Изд. № 1646 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
