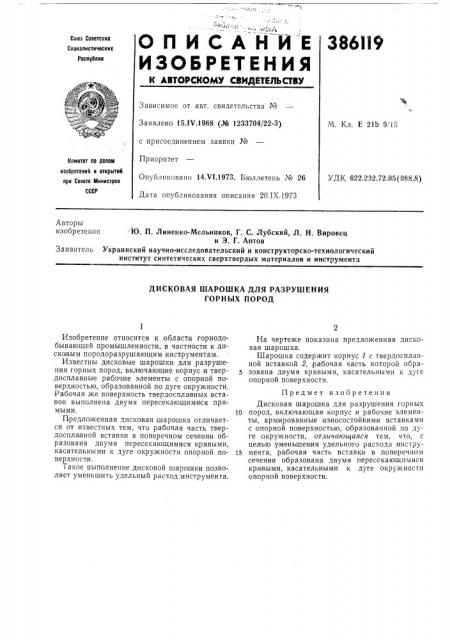

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Hîë,о

Г. f Ьl.

386II9

Со,оз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.IV.1968 (№ 1233704/22-3) с присоединением заявки №

Приоритет

Опубликовано 14.VI.1973. Бюллетень № 26

Дата опубликования описания 20.IX.1973

М. Кл. Е 21Ь 91i8

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 622.232.72Я5(088.8) Авторы изобретения.Ю. П. Линенко-Мельников, Г. С. Лубский, Л. Н. Вировец и Э. Г. Аптов

Украинский научно-исследовательский и конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

Заявитель

ДИСКОВАЯ ШАРОШКА ДЛЯ РАЗРУШЕНИЯ

ГОРНЫХ ПОРОД

Изобретение относится к области горнодобывающей промышленности, в частности к дисковым породоразрушающим инструментам.

Известны дисковые шарошки для разрушения горных пород, включающие корпус и твердосплавные рабочие элементы с опорной поверхностью, образованной по дуге окружности.

Рабочая же поверхность твердосплавных вставок выполнена двумя пересекающимися прямыми.

Предложенная дисковая шарошка отличается от известных тем, что .рабочая часть твердосплавной вставки в поперечном сечении образована двумя пересекающимися кривыми, касательными к дуге окружности опорной поверхности.

Такое выполнение дисковой шарошки позволяет уменьшить удельный расход инструмента.

На чертеже показана предложенная дисковая шарошка.

Шарошка содержит корпус 1 с твердосплавной вставкой 2,,рабочая часть которой обра5 зована двумя кривыми, касательными к дуге опорной поверхности.

Предмет изобретения

Дисковая шарошка для разрушения горных

10 - пород, включающая корпус и рабочие элементы, армированные износостойКими вставками с опорной поверхностью, образованной по дуге окружности, отличающаяся тем, что, с целью уменьшения удельного расхода инстру15 мента, рабочая часть вставки в поперечном сечении образована двумя пересекающимися кривыми, касательными к дуге окружности опорной поверхности.

386119

Редактор М. Макарова

Заказ 2559/5 Изд. И 1649 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Ястребинская

Техред А. Камышникова

Корректоры Л Царькова и Н. Прокуратова
