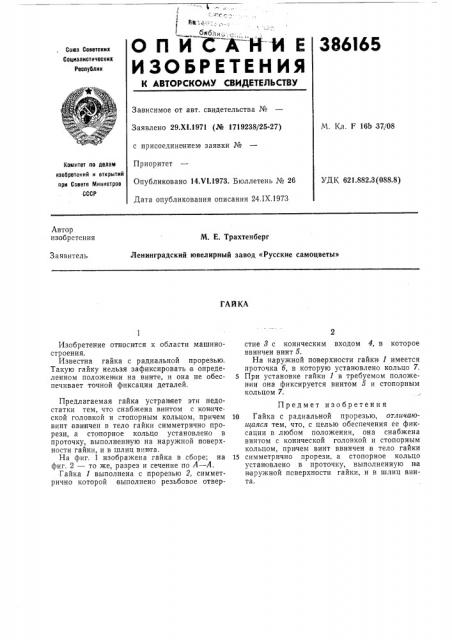

ОПИСАНИ Е
ИЗОБРЕТЕН ИЯ
386165
Союз Советских
Социзлистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 29.Х!.1971 (№ 1719238/25-27) с присоединением заявки №
Приоритет
Опубликовано 14.Ч!.1973. Бюллетень № 26
Дата опубликования описания 24, IX.1973
М. Кл. F 16Ь 37/08 комитет по делом изобретений и открытий при Совете Министров
СССР
jjK 621.882.3(088.8) Автор изобретения
М. E. Трахтенберг
Ленинградский ювелирный завод «Русские самоцветы»
Заявитель
ГАЙКА
Изобретение относится к области машиностроения.
Известна гайка с радиальной прорезью.
Такую гайку нельзя зафиксировать в определенном положен ии на винте, н она не обеспечивает точной фиксации деталей.
Предлагаемая гайка устраняет эти недостатки тем, что снабжена винтом с конической головкой и стопорным кольцом, причем винт вви нчен в тело гайки симметрично прорези, а стопорное кольцо установлено в проточку, выполненную на наружной поверхности гайки, и в шлиц III wa.
На фиг. 1 изображена гайка в сборе; на фиг. 2 — то же, разрез и сечение по А — А.
Гайка 1 выполнена с прорезью 2, симметрично которой выполнено резьбовое отверстие 3 с коническим входом 4, в которое ввинчен винт 5.
На наружной поверхности гайки 1 имеется проточка 5, в которую установлено кольцо 7.
5 При установке гайки 1 в требуемом положении она фиксируется винтом 5 и стопорным
КОЛЬЦОМ 7.
Предмет изобретения
10 Гайка с радиальной прорезью, отличаютдаяся тем, что, с целью обеспечения ее фиксации в любом положении, она снабжена винтом с конической головкой и стопорным кольцом, причем винт ввинчен в тело гайки
15 симметрично прорези, а стопорное кольцо установлено в проточку, выполненную HIB н аружной поверхности гайки, и в шлиц винта.
386165 фи@. 1
4-4
4
