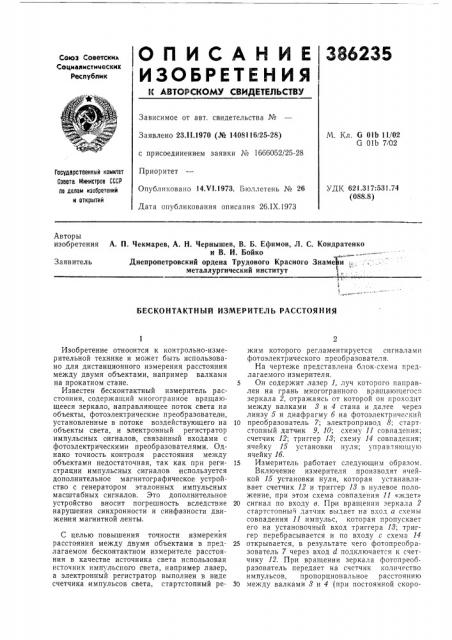

0 П И С А Н И Е 386235

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Респубпик

Зависимое от авт. свидетельства №

Заявлено 23.11.1970 (№ 1408116/25-28) с присоединением заявки № 1666052/25-28

Приоритет

Опубликовано 14.V1.1973. Бюллетень № 26

Дата опубликования описания 26.IX.1973

М. Кл, G 01b 11/02

G 01b 7/02

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий

УДК 621.317:531.74 (088.8) Авторы изобретения

А. П. Чекмарев, А. Н. Чернышев, В. Б. Ефимов, Л. С. Кондратенко и В. И. Бойко

Днепропетровский ордена Трудового Красного Знамени ... металлургический институт

Заявитель

БЕСКОНТАКТНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ

Изобретение отнооится к контрольно-измерительной технике и может быть использовано для дистанционного измерения расстояния между двумя объектами, например валками на прокатном стане.

Известен бесконтактный измеритель расстояния, содержащий многогранное вращающееся зеркало, направляющее поток света на объекты, фотоэлектрические преобразователи, установленные в потоке воздействующего на объекты света, и электронный регистратор импульсных сигналов, связанный входами с фотоэлектрическими преобразователями. Однако точность контроля расстояния между объектами недостаточная, так как при регистрации импульсных сигналов используется дополнительное магнитографическое устройство с генератором эталонных импульсных масштабных сигналов. Это дополнительное устройство вносит погрешность вследствие нарушения синхронности и синфазности движен ия магнитной ленты.

С целью повышения точности измерения расстояния между двумя объектами в предлагаемом бесконтактном измерителе расстояния в качестве источника света использован источник импульсного света, например лазер, а электронный регистратор выполнен в виде счетчика импульсов света, стартстопный режим которого регламентируется сигналами фотоэлектрического преобразователя.

На чертеже представлена блок-схема предлагаемого измерителя.

5 Он содержит лазер 1, луч которого направлен на грань многогранного вращающегос", зеркала 2, отражаясь от которой он проходит между валками 8 и 4 стана и далее через линзу 5 и диафрагму б на фотоэлектрический

10 преобразователь 7; электропривод 8; стартстопный датчик 9, 10; схему 11 совпадения; счетчик 12; триггер 18; схему 14 совпадения; ячейку 15 установки нуля; управляющую ячейку lб.

15 Измеритель работает следующим образом.

Включение измерителя производят ячейкой 15 установки нуля, которая устанавливает счетчик 12 и триггер 18 в нулевое положение, при этом схема совпадения 11 «ждет»

20 сигнал по входу в. При вращении зеркала 2 стартстопный датчик выдает на вход а схемы совпадения 11 импульс, которая пропускает его на установочный вход триггера 18; триггер перебрасывается и по входу с схема 14

25 открывается, в результате чего фотопреобразователь 7 через вход d подключается к счетчику 12. При вращении зеркала фотопреобразователь передает на счетчик количество импульсов, пропорциональное расстоянию

30 между валками 8 и 4 (при постоянной скоро386235

Составитель А. Духанин

Редактор В. Новоселова Тсхрсд T. Ускова Корректоры: Е. Хмелева и С. Сатагулова

Заказ 2571:5 Изд, М 1681 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 сти вращения) . При следующем, импульсе стартстопного датчика регистратор возвращается в исходное положение посредством ячейки 1б и триггера 18.

Предмет изобретения

Бесконтактный измеритель расстояния, содержащий многогранное вращающееся зеркало, направляющее поток света на объекты, фотоэлектрические преобразователи, установленные в потоке воздействовавшего на объекты света, и электронный регистратор .импульсных сигналов, связанный входами с фотоэлектрическими преобразователями, отличаюи ийся тем, что, с целью повышения точности измерения расстояния между двумя объ5 ектами, в качестве источника света использован источник импульсного света, а электронный регистратор выполнен в виде счетчика импульсов света и подключенного к нему выходом триггера, один вход которого электриl0 чески связан с вращающимся зеркалом, а другой — с фотоэлектрическим преобразователем.
