Реферат

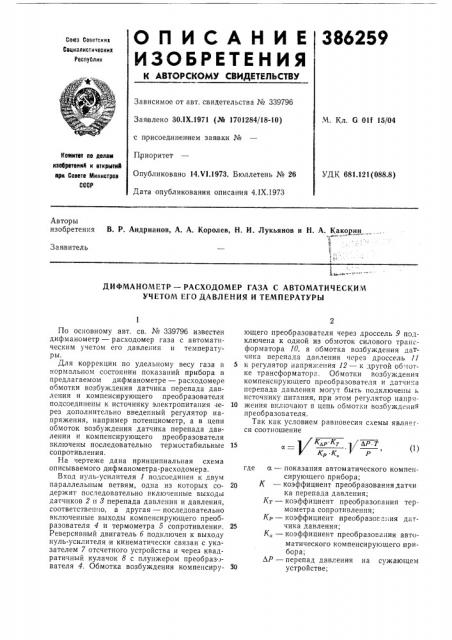

О П И С А Н И Е 386259

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 339796

Заявлено ЗО.IX.1971 (№ 1701284/18-10) М. Кл. G 01f 15/04 с п рисоединен ием заявки №

Приоритет

Опубликовано 14.VI.1973. Бюллетень № 26

Дата опубликования описания 4.IX.1973

Ковтитет по делом иаобретеиий и еткрьний ори Совете Министров

СССР

УДК 681.121(088.8) Авторы изобретения

В. P Андрианов, А. A. Королев, Н. И. Лукьянов и Н. А. Какорин ,Ю

Заявитель в д кФ*»""ДИФМАНОМЕТР— РАСХОДОМЕР ГАЗА С АВТОМАТИЧЕСКИМ

УЧЕТОМ ЕГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ з ы 1 г / AP Т

Kp K„F Р

15 где

25

ЗО

По основному авт. св. ¹ 339796 известен дифманометр — расходомер газа с автоматическим учетом его давления и температуры.

Для коррекции по удельному весу газа в нормальном состоянии показаний прибора в предлагаемом дифманометре — расходомере обмотки возбуждения датчика перепада давления и компенсирующего преобразователя подсоединены к источнику электропитания через дополнительно введенный регулятор напряжения, например потенциометр, а в цепи обмоток возбуждения датчика перепада давления и компенсирующего преобразователя включены последовательно термостабильные сопротивления.

На чертеже дана принципиальная схема описываемого дифманометра-расходомера.

Вход нуль-усилителя 1 подсоединен к двум параллельным ветвям, одна из которых содержит последовательно включенные выходы датчиков 2 и 8 перепада давления и давления, соответственно, а другая — последовательно включенные выходы компенсирующего преобразователя 4 и термометра 5 сопротивления.

Реверсивный двигатель б подключен к выходу нуль-усилителя и кинематически связан с указателем 7 отсчетного устройства и через квадратичный кулачок 8 с плунжером преобразователя 4. Обмотка возбуждения компенсирующего преобразователя через дроссель 9 подключена к одной из обмоток силового трансформатора 10, а обмотка возбуждения датчика перепада давления через дроссель 11

5 и регулятор напряжения 12 — к другой об "отке трансформатора. Обмотки возбуждения компенсирую цего преобразователя и датчика перепада давления могут быть подключены к источнику питания, при этом регулятор напря10 жения включают в цепь обмотки возбуждения преобразователя.

Так как условием равновесия схемы являегся соотношение а — показания автоматического компенсирующего прибора;

К вЂ” коэффициент преобразования датчи ка перепада давления;

Кт — коэффициент преобразогания термометра сопротивления;

Кр — коэффициент преобразогапия датчика давления;

К, — коэффициент преобразования автоматического компенсирующего прибора;

ЬР— перепад давления на сужающем устройстве;

386259

Т вЂ” абсолютная температура газа;

P — абсолютное давление газа; (2) 15 л г

Кр К„

Предмет изобретения

Составитель Б. Розовская

Техред А. Камышникова Корректор В. )Колудева

Редактор А. Пейсоченко

Заказ 2396/2 Изд. № 1633 . Тираж 755, Подппснсе

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и структура соотношения (1) идентична уравнению расхода где С вЂ” коэффициент, зависящий только от состава газа и геометрии сужающего устройства, то, если параметры элементов расходомера выбраны так, что предложенная схема расходомера решает уравнение расхода (2). В этом уравнении коэффициент С являстся функцией состава газа, поэтому для обеспечения соотношения (3) необходимо, чтобы схема расходо 1ера позволяла в процессе работы изменять величину какого-либо из коэффициентов К ьр, Кр, Кт или К.. Для этого в схеме дифманометра-расходомера использовано параллельное подсоединение цепей гозбуждения датчика 2 перепада давления и компенсатора 4, а в цепь возбуждения датчика перепада давления включен дополнительно введенпь|й регулятор напряжения 12, позволяющий вручную изменять коэффициент К р преобразования датчика перепада давления.

Для уменьшения температурной погрешно5 сти, обусловленной неодинаковым изменением сопротивлений в цепях возбуждения датчика 2 перепада давления и компенсатора 4 при изменении температуры окружающей среды, в обе цепи возбуждения включены дроссели 9

10 и П, комплексное сопротивление которых значительно больше суммарных комплексных сопротивлений обмоток возбуждения и линии связи.

Дифмапометр-расходомер газа с автоматическим учетом его давления и температуры

20 по авт. св. № 339796, отличающийся тем, что, с целью коррекции по удельному весу газа в нормальном состоянии показаний прибора, обмотки возбуждения датчика перепада давления и компенсирующего преобразователя

25 подсоединены к источнику электропитания через дополнительно введенный регулятор напряжения, например потенциометр, а в цепи обмоток возбуждения датчика перепада давления и компенсирующего преобразователя

30 включены последовательно термостабильные сопротивления.
