Реферат

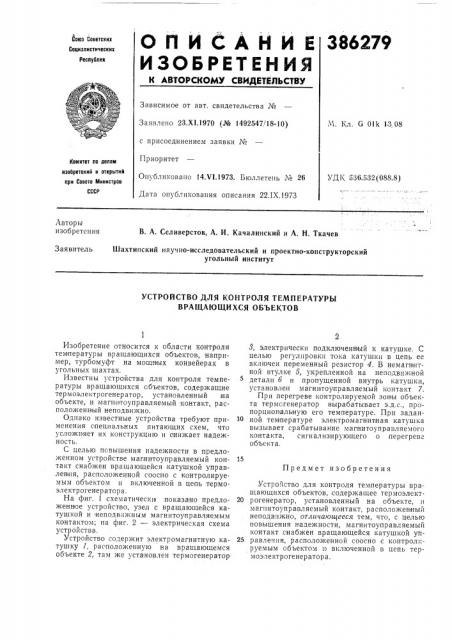

ОПИСАНИ Е

ИЗОЫЕт ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

386279

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01!c 13,08

Заявлено 2З.Х1.1970 (№ 1492547 18-10) с присоединением заявки №

Приоритет

Опубликовано 14.Ъ 1.1973. Бюллетень ¹ 26

Дата опубликования описания 22.IX.1973 комитет по делам иэооретеиий и открытий при Совете й1ииистров

СССР

УДК 536.532(088.8) Авторы изобретения

В. А. Селиверстов, А. И. Качалинский и А. Н. Ткачев

Заявитель

И|ахтинский научно-исследовательский и проектно-конструкторский угольный институт

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ

ВРАЩАЮЩИХСЯ ОБЪЕКТОВ

Предмет изобретения

Изобретение относится к области контроля температуры вращающихся объектов, например, турбомуфт на мощных конвейерах в угольных шахтах.

Известны устройства для контроля температуры вращающихся объектов, содержащие термоэлектрогенератор, установленный на объекте, и магиитоуправляемый контакт, расположенн ый неподви>кно.

Однако известные устройства требуют применения опециальных питающих схем, что усложняет их конструкцию и снижает надежность.

С целью повышения надежности в предло>кенном устройстве магнитоуправляемый контакт снабжен вращающейся катушкой управления, расположенной соосно с контролируемым объектом и включенной в цепь термоэлектрогенератора.

На фиг. l схематически .показано предложенн ое устройство, узел с вращающейся катушкой и неподви>кным магнитоуправляемым контактом; на фиг. 2 — электрическая схема устройства.

Устройство содер>кит электромагнитную .катушку 1, расположенную на вращающемся объекте 2, там же установлен термогенератор

3, электрически подключенный к катушке. С целью регулировки тока катушки в цепь ее включен переменный резистор 4. В немагн|итной втулке б, укрепленной на неподвижной детали б и пропущенной внутрь катушки, установлен магни тоуправляемый контакт 7.

При перегреве контролируемой аониды объекта термсгенератор вырабатывает э.д.с., пропорциональную его температуре. При задан10 ной температуре электромагнитная катушка вызывает срабатывание магнитоуправляемого контакта, сигнал изирующего о,перегреве объскта.

Устройство для контроля температуры вращающихся объектов, содержащее термоэлект20 рогенератор, установленный на объекте, и магиитоупра вляемый контакт, расположенный неподвижно, отличающееся тем, что, с целью повышения надежности, магнитоуправляемый контакт с набжен вращающейся катушкой уп25 равления, расположенной соосно с контролируемым объектом и включенной в цепь термоэлектрогенератора.

386279 иГ. 2
