Реферат



3864И

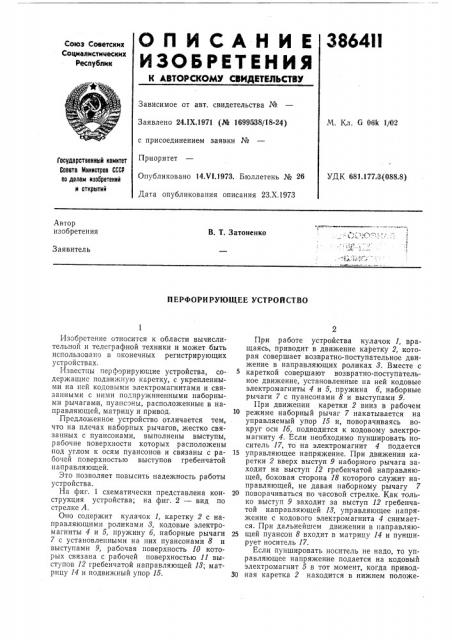

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал истицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 24ЛХ.1971 (№ 1699538/18-24) с присоединением заявки №

Приоритет

Опубликовано 14Х!.1973. Бюллетень № 26

Дата опубликования описания 23.Х,1973

М. Кл. G 06k 1/02

Государственный иамитет

Совета й1инистроа СССР по делам изобретений и открытий

УДК 681.177.3 (088.8) Автор изобретения

В. Т, Затоненко

Заявитель

ПЕРФОРИРУЮЩЕЕ УСТРОЙСТВО

Изобретение относится к области вычислительной и телеграфной техники и может быть использовано в оконечных регистрирующих устройствах.

Известны перфорирующие устройства, содержащие подвижную каретку, с укрепленными на нсй кодовыми электромагнитами и связанными с ними подпружиненными наборными рычагами, пуансоны, расположенные в направляющей, матрицу и привод.

Предложенное устройство отличается тем, что на плечах наборных рычагов, жестко связанных с пуансонами, выполнены выступы, рабочие поверхности которых .расположены под углом к осям пуансонов и связаны с рабочей поверхностью выступов гребенчатой направляющей.

Зто позволяет повысить надежность работы устройства.

На фиг. 1 схематически представлена конструкция устройства; на фиг. 2 — вид по стрелке А.

Оно содержит кулачок I, каретку 2 с направляющими роликами 8, кодовые электромагниты 4 и 5, пружину б, наборные рычаги

7 с установленными на них пуансонами 8 и выступами 9, рабочая поверхность 10 которых связана с рабочей поверхностью 11 выступов 12 гребенчатой направляющей 18; матрицу 14 и подвижный упор 15.

При работе устройства кулачок 1, вращаясь, приводит в движение каретку 2, которая совершает возвратно-поступательное движение в направляющих роликах 8. Вместе с кареткой совершают возвратно-поступательное движение, установленные на ней кодовые электромагниты 4 и 5, пружина 5, наборные рычаги 7 с пуансонами 8 и выступами 9.

При движении каретки 2 вниз в рабочем

10 режиме наборный рычаг 7 накатывается на управляемый упор 15 и, поворачиваясь вокруг оси 16, подводится к кодовому электромагниту 4. Если необходимо пуншировать носитель 17, то на электромагнит 4 подается

15 управляющее напряжение. При движении каретки 2 вверх выступ 9 наборного рычага заходит на выступ 12 гребенчатой направляющей, боковая сторона 18 которого служит направляющей, не давая наборному рычагу 7

20 поворачиваться по часовой стрелке. Как только выступ 9 заходит за выступ 12 гребенчатой направляющей 18, управляющее напряжение с кодового электромагнита 4 снимается. При дальнейшем движении в паправляю25 щей пуансон 8 входит в матрицу 14 и пунширует носитель 17.

Если пуншировать носитель не надо, то управляющее напряжение подается на кодовый электромагнит 5 в тот момент, когда привод30 ная каретка 2 находится в нижнем положе386411

8 12

Составитель Э. Васильев

Тех ред Л. Богданова Корректор Е. Сапунова

Редактор Б. Нанкина

Заказ 2822/10 Изд. № 1675 Тираж 047 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нии. При движении каретки вверх наборный рычаг 7 под действием пружины б и кодового электромагнита 5 поворачивается по часовой стрелке и выступом 9 подводится под рабочую поверхность 11 выступа 12 гребенчатой направляющей 18. Поверхности 11 и 18 гребенчатой направляющей и рабочие поверхности выступов 9 и оси пуансонов составляют угол, меньший 90 .

При дальнейшем движении каретки 2 с наборными рычагами вверх рабочая поверхность 10 выступа 9 наталкивается на поверхность 11 и наборный рычаг 7 отводится по часовой стрелке, а пуансон 8 не доходит до носителя 17.

В ждущем режиме работы подвижный упор

l5 отводится вниз так, что наборный рычаг 7 не доходит до него. В отведенном положении наборный рычаг удерживается пружиной 6.

Предмет изобретения

5 Перфорирующее устройство, содержащее подвижную каретку, с укрепленными на ней кодовыми электромагнитами и связанными с ними подпружиненными наборными рычагами, пуансоны, расположенные в направляю10 щей, матрицу и привод, отличающееся тем, что, с целью повышения надежности работы устройства, на плечах наборных рычагов, жестко связанных с пуансонами, выполнены выступы, рабочие поверхности которых располо15 жены под углом к осям пуансонов и связаны с рабочей поверхностью выступов гребенчатой направляющей,
