Реферат



>386573

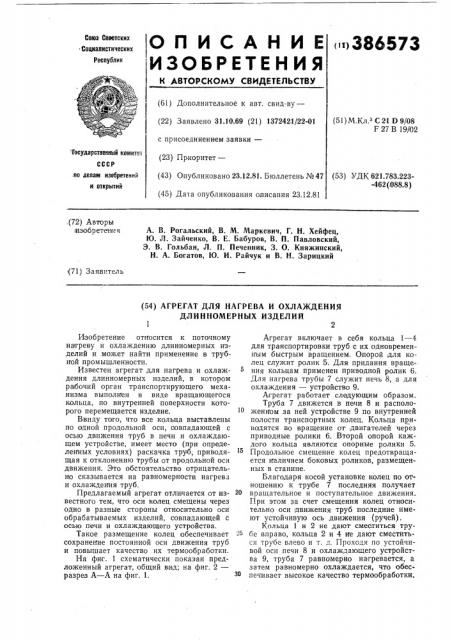

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соим Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.10.69 (21) 1372421/22-01 с присоединением заявки— (23) Приоритет— (43) Опубликовано 23.12.81. Бюллетень № 47 (45) Дата опубликования описания 23.12.81 (51) М.Кл.з С 21 0 9/08

F 27 В 19/02 Государственный комитет по делам изобретений и открытий (53) УДК 621.783.223-462 (088.8),(72) Авторы язо б р ете }4от я

A. В. Рогальский, В. М. Маркевич, Г. Н. Хейфец, Ю. J3. Зайченко, В, Е. Бабуров, В. П. Павловский, Э. В. Гольбан, Л. П. Печенник, 3. О. Княжииский, Н. А. Богатов, Ю. И. Райчук и В. Н. Зарицкий (71) Заявитель (54) АГРЕГАТ ДЛЯ НАГРЕВА И ОХЛА)КДЕНИЯ

ДЛИННОМЕРНЫХ ИЗДЕЛИЙ

1 2

Изобретение относится к поточному нагреву и охлаждению длинномерных изделий и может найти применение в трубной промышленности.

Известен агрегат,для нагрева и охлаждения длинномерных изделий, в котором рабочий орган транспортирующего механизма выполнен в виде вращающегося кольца, по внутренней поверхности которого перемещается изделие.

Ввиду того, что все кольца выставлены по одной продольной оси, совпадающей с осью движения труб в печи и охлаждающем устройстве, имеет место (при определенных условиях) раскачка труб; приводящая к отклонению трубы от продольной оси движения. Это обстоятельство отрицательно сказывается на равномерности нагрева и охлаждения труб, Предлагаемый агрегат отличается от известного тем, что оси колец смещены через одно в разные стороны относительно оси обрабатываемых изделий, совпадающей с осью печи и охлаждающего устройства.

Такое размещение колец обеспечивает сохранение постоянной оси движения труб и повышает качество их термообработки.

На фиг. 1 схематически показан предложенный агрегат, общий вид; на фиг. 2— разрез А — А на фиг. 1.

Агрегат включает в себя кольца 1 — 4 для транспортировки труб с их одновременным быстрым вращением. Опорой для колец служит ролик 5. Для придания вращения кольцам применен приводной ролик 6.

Для нагрева трубы 7 служит печь 8, а для охлаждения — устройство 9.

Агрегат работает следующим образом.

Труба 7 движется в пвчи 8 и расположен оМ за ней устройстве 9 по внутренней полости транспортных колец. Кольца приводятся во вращение от двигателей через приводные ролики 6. Второй опорой каждого кольца являются опорные ролики 5, Продольное смещение колец предотвращается наличием боковых роликов, размещенных в станине.

Благодаря косой установке тсолец по отношению к трубе 7 последняя получает вращательное и поступательное движения.

При этом за счет смещения колец относительно оси движения труб последние имеют устойчивую ось движения (ручей), Кольца 1 и 2 не дают сместиться трубе вправо, кольца 2 и 4 не дают сместиться трубе влево и т.:,. Проходя по устойчивой оси печи 8 и охлаждаю щего устройства 9, труба 7 равномерно нагревается, а затем равномерно охлаждается, что обеспечивает высокое качество термообработки.

386573

Формула изобретения

Корректор С. ФайнТехред И. Заболотн ова

Редактор Т. Морозова

Заказ 20/35 Изд. № 650 Тираж 634 Подписное

11ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Агрегат для нагрева и охлаждения длинкомерных изделий, включающий механизм для транспортировки изделий, выполненный в виде колец, отличающийся: тем, что, с целью повышения качества тер-мообработки труб, оси колец смещены через одно в разные стороны относительно оси обрабатываемых иэделий, совпадающейс осью печи и охлаждающего устройства,.
