Реферат

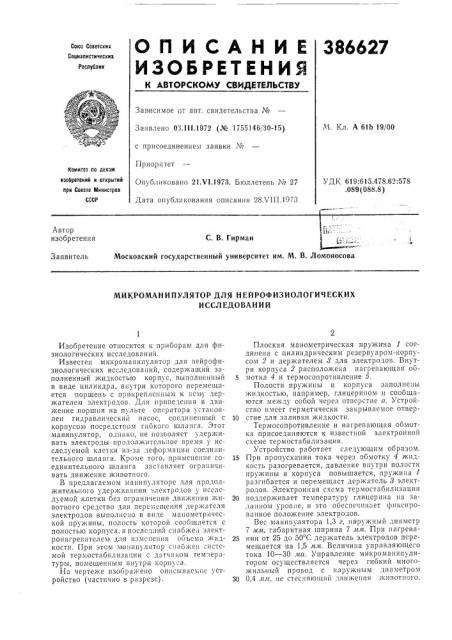

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М, Кл. А 61b 19/00

Заявлено 03.1!1.1972 (№ 1755146/30-15) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1973. Бюллетень ¹ 27

Дата опубликования описания 28.Ч111,1973 комитет аа пела!и изобретеиий и открытий при Совете Мииистров

СССР

УДК 619:615.478.62:578.089(088.8) Автор изобретения

С. В. Гирман

Московский государственный университет им. М. В. Ломоносова

Заявитель

МИКРОМАН И ПУЛЯТОР ДЛЯ Н ЕЙРОФИЗИОЛОГИЧ ЕСКИХ

ИССЛ ЕДОВА Н И Й

Изобретение относится к приборам для физиологических исследований.

Известен микроманипулятор для нейрофизиологических исследований, содер>кащий заполненный жидкостью корпус, выполненный в виде цилиндра, внутри которого перемещается поршень с прикрепленным к нему держателем электродов. Для приведе!гия в движение поршня на пульте оператора установлен гидравлическии насос, соединенный с корпусом посредством гибкого шланга. Этот манипулятор, однако, не позволяет удерживать электроды продол>кительное время у исследуемой клетки из-за деформации соединительного шланга. Кроме того, применение соединительного шланга заставляет ограни швать движение животного.

В предлагаемом манипуляторе для продолжительного удерживания электродов у исследуемой клетки без ограничения движения животного средство для перемещения держателя электродов выполнено в виде манометрической пружины, полость которой сообщается с полостью корпуса, а последнии снабже;! электронагревателем для изменения обьема жидкости. При этом в! а нину.ч>!тОр снабжен системой термостабилизации с датчиком температуры, помещенным внутри корпуса.

На чертеже изобра>кено описываемое устройство (частично в разрезе).

Плоская манометрическая пружина 1 соединена с цилиндрическим резервуаром-корпусом 2 и держателем 8 для электродов, Внутри корпуса 2 расположена нагревающая об5 мотка 4 и термосопротивление 5.

Полости пружины и корпуса заполнены жидкостью, например, глицерином и сообщаются между собой через отверстие а. Устройство имеет герметически закрываемое отвер10 стие для заливки жидкости.

Термосопротивление и нагревающая обмотка присоединяются к известной электронной схеме термостабилизации.

Устройство работает следующим образом.

15 При пропускании тока через обмотку 4 жидкость разогревается, давление внутри полости пружины и корпуса повышается, пружина 1 разгибается и перемещает держатель 8 электродов. Электронная схема термостабилизации

20 поддерживает температуру глицерина на за;!анном уровне, и это обеспечивает фиксированное положение электродов.

Вес манипулятора 1,3 г, наружный диаметр

7»т»т, гаоаритная ширина 7»I»I. При нагрева25 нии от 25 до 50 С держатель электродов перемещается на 1,5 мм. Величина управляющего тока 10 — 30 ма. Управление микроманипулятором осуществляется через гибкий многожильный провод с наружным диаметром

30 0,4 ll»I, Ile стесня!Опций движения:кнвотнОго.

g <+i g 6i о 7

Предмет изобретения

Составитель В. Фогельман

Текред Л. Богданова

Редактор Д. Пинчук

Корректор А. Дзесова

Заказ 2343)7 Изд. № 686 Ти ра >к 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, п р. Са пунова, 2

Микроманипулятор позволяет удерживать электроды у исследуемого нейрона при активном движении животного до нескольких часов, 1. Микроманипулятор для нейрофнзиологических исследований, содержащий корпус, заполненный жидкостью, держатель электродов и средство для его перемещения с дистационным управлением, отличающийся тем, что, с целью обеспечения возможности продол>кительно;о удерживания электродов у исследуемой клетки без гэаничення дв;1же;1ий H

2. Микромоанипулятор по п. 1, Отлпиающий10 ся тем, что он снабже11 системой термостаонлизации с датчиком температуры, помещенным внутри корпуса.
