Реферат



38667О

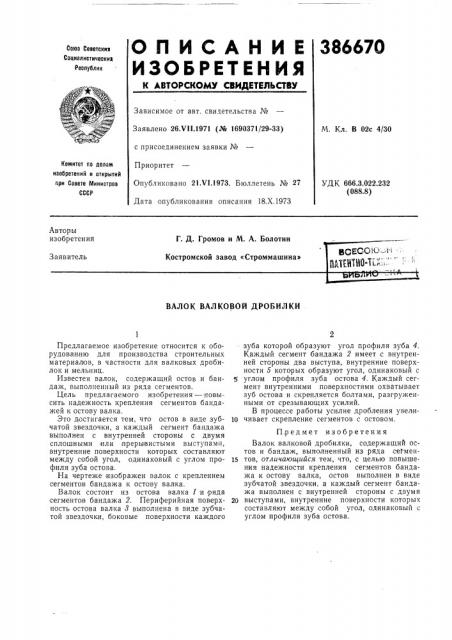

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.VI 1.1971 (№ 1690371/29-33) с присоединением заявки №

Приоритет

Опубликовано 21,Ч1.1973. Бюллетень № 27

Дата опубликования описания 18.Х.1973

М, Кл. В 02с 4/30

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666,3.022.232 (088.8) Авторы изобретения

Г. Д. Громов и М. А. Болотин

Костромской завод «Строммашина»

ВСЕОБ =1

ЩИПЮ-1".Заявитель

ВАЛОК ВАЛКОВОЙ ДРОБИЛКИ

Предлагаемое изобретение относится к оборудованию для производства строительных материал ов, в частности для валковых дробилок и мельниц.

Известен валок, содержащий остов и бандаж, выполненный из ряда сегментов.

Цель предлагаемого изобретения — повысить надежность крепления сегментов бандажей к остову валка.

Это достигается тем, что остов в виде зубчатой звездочки, а каждый, сегмент бандажа выполнен с внутренней стороны с двумя сплошными или прерывистыми выступами, внутренние поверхности которых составляют между собой угол, одинаковый с углом профиля зуба остова.

На чертеже изображен валок с креплением сегментов бандажа к остову валка.

Валок состоит из остова валка 1 и ряда сегментов бандажа 2. Периферийная поверхность остова валка 3 выполнена в виде зубчатой звездочки, боковые поверхности каждого зуба которой образуют угол профиля зуба 4.

Каждый сегмент бандажа 2 имеет с внутренней стороны два выступа, внутренние поверхности 5 которых образуют угол, одинаковый с углом профиля зуба остова 4. Каждый сегмент внутренними поверхностями охватывает зуб остова и скрепляется болтами, разгруженными от срезывающих усилий.

В процессе работы усилие дробления увели1О чивает скрепление сегментов с остовом.

П,редмет изобретения

Валок валковой дробилки, содержащий остов и бандаж, выполненный из ряда сегмент тов, отличающийся тем, что, с целью повышения надежности крепления сегментов бандажа к остову валка, остов выполнен в виде зубчатой звездочки. а каждый сегмент бандажа выполнен с внутренней стороны с двумя

20 выступами, внутренние поверхности которых составляют между собой угод, одинаковый с углом профиля зуба остова.

386670

Составитель Г. Студенецкая

Техред Л. Богданова Корректоры: JI. Царькова и А. Дзесова

Редактор А. Морозова

Типография, пр. Сапунова, 2

Заказ 2774ii5 . Изд. № 729 Тираж 576 Подписное

ЦНИИПЯ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Рауьпская наб., д. 4/5
