Реферат



| ч & 4г3 4 .

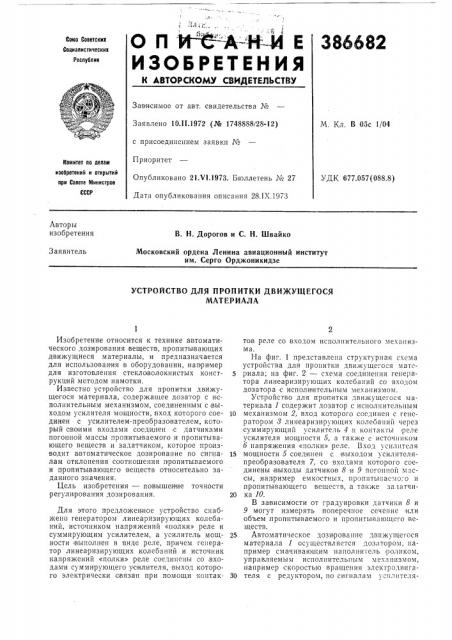

О П И -" А- Н:-И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф (Ъ л ее е з т кк

Зависимое от авт. свидетельства №

Заявлено 10.II.1972 (№ 1?48888/28-12) с присоединением заявки №

П р иор итет

Опубликовано 21.VI.1973. Бюллетень ¹ 27

Дата опубликования описания 28.1Х.1973

М, Кл. В 05с 1/04

Квинтет ло лелем изобретений н открытии лри Совете Министров

УДК 677.057(088.8) Авторы изобретения

В. Н. Дорогов и С. Н. Швайко

Заявитель

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе

УСТРОЙСТВО ДЛЯ ПРОПИТКИ ДВИ)КУЩЕГОСЯ

МАТЕРИАЛА

Изобретение относится к технике автоматического дозирования веществ, пропитывающих движущиеся материалы, и предназначается для использования в оборудовании, например для изготовления стекловолотснистых конструкций .методом намотки.

Известно устройство для пропитки движущегося материала, содержащее дозатор с исполнительным механизмом, соединенным с выходом усилителя мощности,:вход которого соединен с усилителем-преобразователем, который своими входами сосдинен с датчиками погонной массы пропитываемого и пропитывающего веществ и задатчиком, которое производит автоматическое дозирование по сигналам отклонения соотношения пропитываемого и пропитывающего веществ относительно заданного значения.

Цель изобретения — повышение точности ретулирования дозирования.

Для этого предложенное устройство снабжено генератором линеаризирующих колебаний, источником напряжений «полки» реле и суммирующим усилителем, а усилитель MGIII,ности выполнен в виде реле, причем генератор линеаризирующих колебаний и источник напряжений «полки» реле соеzHHCIIII со .входами суммирующего усилителя, выход которого электрически связан при помощи контактов реле со входом исполнительного механизма.

На фиг. 1 представлена структурная схема устройства для пропитки движущегося матс5 риала; на фиг. 2 — схема соединения генератора линеаризирующих колебаний со входом дозатора с исполнительным механизмом.

Устройство для пропитки движущегося материала 1 содержит дозатор с исполнительным

10 механизмом 2, вход которого соединен с генератором 3 линеаризирующих колебаний через суммирующий усилитель 4 и контакты реле усилителя мощности 5, а также с источником

6 напряжения «полки» реле. Вход усилителя

15 мощности 5 соединен с выходом усилителяпреобразователя 7, со входами которого соединены выходы датчиков 8 и 9 погонной Массы, например емкостных, пропптьпас. о: о и пропитывающего веществ, а также задатчи20 ка 10.

В зависимости от градуировки датчики 8 и

9 могут измерять поперечное сечение или объем,пропптываемо"o и пропитывающего веществ.

25 Автоматическое дозировапне движущегося материала 1 осуществляется дозатором, например смачивающим наполнитель роликом, управляемь|м исполнительным механизмом, например скоростью вра цепия электродвнга30 теля с редуктором, по сигналам уснлителя386682

Предмет изобретения

Составитель А. Григорьев

Техред Л. Богданова Корректор С. Сатагулова

Редактор А. Бер

Заказ 263415 Изд, № 733 Тираж 647 Подписное

Ц I>IIIIIII Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 преобразователя 7 в виде сравнения сигналов с датчиком 8 и 9 и задатчика 10, определяющего степень отклонения пропитывающего всщества в материале от заданного уровня.

С генератора 8 вводятся колебания, линеаризующие релейную характеристику усилителя 5.

Влияние на точность автоматичесокго дозирования вариаций скорости подачи и погонной массы,пропитываемого вещества снижаются за счет ввода на вход исполнительного механизма линеариз|ирующих колеоаний с генератора 8, чем обеспечивается неизменность общего коэффициента усиления устройства в разомкнутом состоянии. Это достигается в результате:выполнения условия пропорциональности между амплитудой колебаний на входе усилителя 5 и коэффициентом усиления объекта управления — пропитываемого материала, поскольку эквивалентный коэффициент линеаризации реле обратно пропорционален амплитуде колебаний на,входе реле. Повышение точности автоматического дозирования достигается при суммировании колебаний генератора 3 и напряжений «полки» реле источника 6 в усилителе 4 и введением сигнала с выхода источника через контакты реле усилителя 5 на вход исполнительного устройства.

Устройство для пропитки движущегося материала, содержащее дозатор с исполнительным механизмом, соединенным с выходом уси10 лителя мощности,,вход которого соединен с усилителем-преобразователем, который своими входами соединен с датчиками погонной ма"сы пропитываемого,и пропитывающего веществ и задатчиком, отличающееся тем, что, с

15 целью повышения точности регулирования,»„ озирования, оно снабжено генератором линеаризирующих колебаний, источником напряжений «полки» реле и суммирующим усилителем, а усилитель мощности выполнен в виде

20 реле, причем генератор линеаризирующих колебаний и источник напряжений «полки» реле соединены со входом суммирующего усилителя, выход которого электрически связан при помощи контактов реле со входом исполни25 тельного механизма.
