Реферат



386688

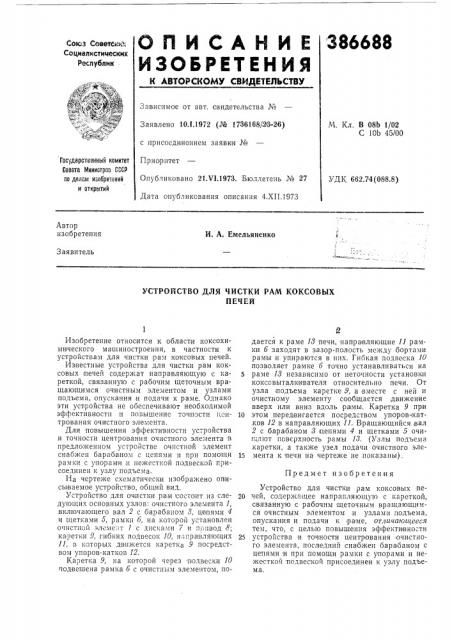

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советеки

Социалистических

Республик

Зависимое от авт. свидстельства ¹

Заявлено 10.I.1972 (¹ ?736168/2 326) с тсрисоединением заявки №

Приоритет

Опубликовано 21.VI.?973. Бюллетень ¹ 27

Дата опубликования описания 4.XII.1973

М. Кл. В ОЗЬ 1/02

С 10Ь 45/00

Государстненный комитет

Сонета Министроа СССР по долам иаобретений и открытий

УДК 662.74(088.8) Автор изобретения

И. А. Емельяненко

Заявитель

УСТРОЙСТВО ДЛЯ ЧИСТКИ РАМ КОКСОВЫХ

ПЕЧЕЙ дается к раме 13 печи, направляющие ll рамки 6 заходят в зазор-полость между бортами рамы и упираются в них. Гибкая подвеска 1О позволяет рамке 6 точно устанавливаться на

5 раме 13 независимо от неточности установки кокссвыталкивателя относительно печи. От узла подъема каретке 9, а вместе с ней и очистному элементу сообщается движение вверх или вниз вдоль рамы. Каретка 9 при

10 этом передвигается посредством упоров-кат,ков 12 в направляющих 11. Вращающийся вал

2 с барабаном 3 цепями 4 и щетками 6 очи= ща|от поверхность рамы 13. (Узлы подъема каретки, а также узел подачи очистного эле15 мента к печи на чертеже не показаны), Устройство для чистки рам коксовых пе20 чей, содержащее направляющую с кареткой, связанную с рабочим щеточным вращающимся очистным элементом и узлами подъема, опускания и подачи к раме, отличпю цееся тем, что, с целью повышения эффективности

25 устройства и точности центрования очистного элемента, последний снабжен барабаном с цепями и при помощи рамки с упорами и нежесткой подвеской присоединен к узлу подъема, Изобретение относится к области коксохимического маи иностроения, в частности к устройствам для чистки рам коксовых печей.

Известные устройства для чистки рам коксовых печей содержат направляющую с кареткой, связанную с рабочим щеточным вращающимся очистным элементом и узлами подъема, опускания,и подачи к раме. Однако эти устройства не обеспечивают необходимой эффективности и повышение точности цонтрования очистного элемента.

Для повышения эффективности ус-.ройства и точности центрования очистного элемента в предложенном устройстве очистной элемент снабжен барабаном с цепями и прп помощи рамки с упорами и нежесткой подвеской присоединен к узлу подъема.

На чертеже схематически изображено описываемое устройство, общий вид.

Устройство для очистки рам состоит из следующих основных узлов: очистного элемента 1, включающего вал 2 с барабаном 3, цепями 4 и щетками 6, рамки 6, на которой установлен очистной элеме;.т 1 с дисками 7 и привод 8; кареTKH 9, гибкnx подвесок 10, направляющих

11, в которых движется каретка 9 посредством упоров-катков 12.

Каретка 9, на которой через подвески 10 подвешена рамка 6 с очистным элементом, поПредмет изобретения

Редактор Т. Загребельная

Составитель Л. Мовчан

Техред Т. Миронова

Корректор Н. Стельмах

Заказ 3122/4 Изд. № 829 Тираж 55! Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
