Реферат



387128

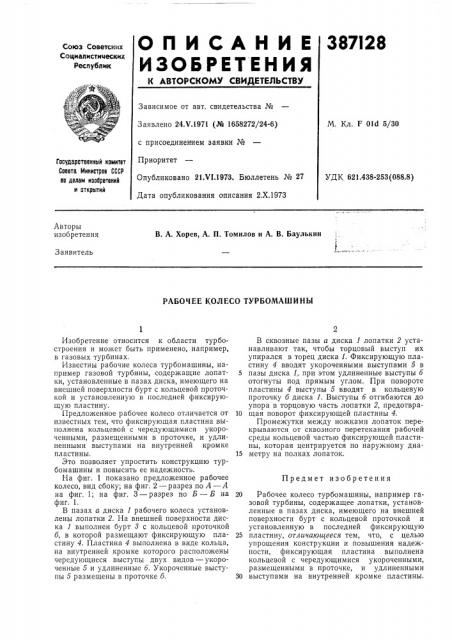

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Соци ели стиыеских

Республик

Зависимое от авт. свидетельства №

Заявлено 24Х.1971 (№ 1658272/24-6) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1973. Бюллетень № 27

Дата опубликования описания 2.Х.1973

М. Кл. F 010 5/30

Государственный комитет

Соввта Министров СССР по делам изооретеиий и открытий

УДК 621.438-253 (088.8) Авторы изобретения

В. А. Хорев, А. П. Томилов и А. В. Баулькии

Заявитель

РАБОЧЕЕ КОЛЕСО ТУРБОМАШИНЫ

Изобретение относится к области турбостроения и может быть применено, например, в газовых тур бин ах.

Известны рабочие колеса турбомашины, например газовой турбины, содержащие лопатки, установленные в пазах диска, имеющего на внешней поверхности бурт с кольцевой проточкой и установленную в последней фиксирующую пластину.

Предложенное рабочее колесо отличается от известных тем, что фиксирующая пластина выполнена кольцевой с чередующимися укороченными, размещенными в проточке, и удлиненными выступами на внутренней кромке пл а сти ны.

Это позволяет упростить конструкцию турбомашины и повысить ее надежность.

На фиг. 1 показано предложенное рабочее колесо, вид сбоку; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

В пазах а диска 1 рабочего колеса установлены лопатки 2. На внешней поверхности диска 1 выполнен бурт 8 с кольцевой проточкой б, в которой размещают фиксирующую пластину 4. Пластина 4 выполнена в виде кольца, на внутренней кромке которого расположены чередующиеся выступы двух видов — укороченные 5 и удлиненные б. Укороченные выступы 5 размещены в проточке б.

В сквозные пазы а диска 1 лопатки 2 у.станавливают так, чтобы торцовый выступ их упирался в торец диска 1. Фиксирующую пластину 4 вводят укороченными выступами 5 в

5 пазы диска 1, при этом удлиненные выступы 6 отогнуты под прямым углом. При повороте пластины 4 выступы 5 вводят в кольцевую проточку б диска 1. Выступы б отгибаются до упора в торцовую часть лопатки 2, предотвра10 щая поворот фиксирующей пластины 4.

Промежутки между ножками лопаток перекрываются от сквозного перетекания рабочей среды кольцевой частью фиксирующей пластины, которая центрируется по наружному диа15 метру на полках лопаток.

Предмет изобретения

20 Рабочее колесо турбомашины, например газовой турбины, содержащее лопатки, установленные в пазах диска, имеющего на внешней поверхности бурт с кольцевой проточкой и установленную в последней фиксиру ющую

25 пластину, отличающееся тем, что, с целью упрощения конструкции и повышения надежности, фиксирующая пластина выполнена кольцевой с чередующимися укороченными, размещенными в проточке, и удлиненными

Зо выступами на внутренней кромке пластины.
