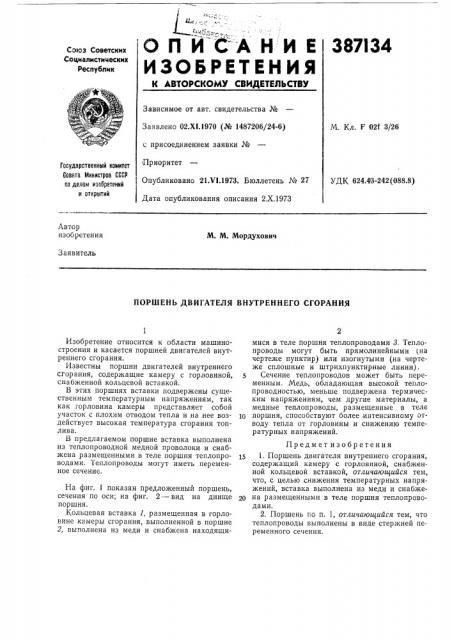

43 ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
387I34
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.XI.1970 (№ 1487206/24-6) с присоединением заявки №
Приоритет
Опубликовано 21Х1.1973. Бюллетень № 27
Дата опубликования описания 2.Х,1973
М. Кл. F 02f 3/26
Государственный комитет
Совета Министров СССР по декам изобретений и открытий
УДК 624.43-242 (088.8) Автор изобретения
М. М. Мордухович
Заявитель
ПОРШЕНЬ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ
Изобретение относится к области машиностроения и касается поршней двигателей внутреннего сгорания.
Известны поршни двигателей внутреннего сгорания, содержащие камеру с горловиной, снабженной кольцевой вставкой.
В этих поршнях вставки подвержены существенным температурным напряжениям, так как горловина камеры представляет собой участок с плохим отводом тепла и на нее воздействует высокая температура сгорания топлива.
В предлагаемом поршне вставка выполнена из теплопроводной медной проволоки и снабжена размещенными в теле поршня теплопроводами. Теплопроводы могут иметь переменное сечение.
На фиг. 1 показан предложенный поршень, сечения по оси; на фиг. 2 — вид на днище поршня.
Кольцевая вставка 1, размещенная в горловине камеры сгорания, выполненной в поршне
2, выполнена из меди и снабжена находящимися в теле поршня теплопроводами 8. Теплопроводы могут быть прямолинейными (на чертеже пунктир) или изогнутыми (на чертеже сплошные и штрихпунктирные линии) .
Сечение теплопроводов может быть переменным. Медь, обладающая высокой теплопроводностью, меньше подвержена термическим напряжениям, чем другие материалы, а медные теплопроводы, размещенные в теле
1р поршня, способствуют более интенсивному отводу тепла от горловины и снижению температурных напряжений.
Предмет изобретения
15 1. Поршень двигателя внутреннего сгорания, содержащий камеру с горловиной, снабженной кольцевой вставкой, отличающийся тем, что, с целью снижения температурных напряжений, вставка выполнена из меди и снабже2р на размещенными в теле поршня теплопроводами.
2. Поршень по п. 1, отличающийся тем, что теплопроводы выполнены в виде стержней переменного сечения.
387134
Редактор Е. Кравцова
Заказ 2635/17 Изд. № 732 Тираж 602 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель М. Файн
Техред 3. Тараненко
Корректоры; Л. Чуркина и М. Лейзерман
