Диаметральный вентилятор

Диаметральный вентилятор

Иллюстрации

Показать все

Реферат

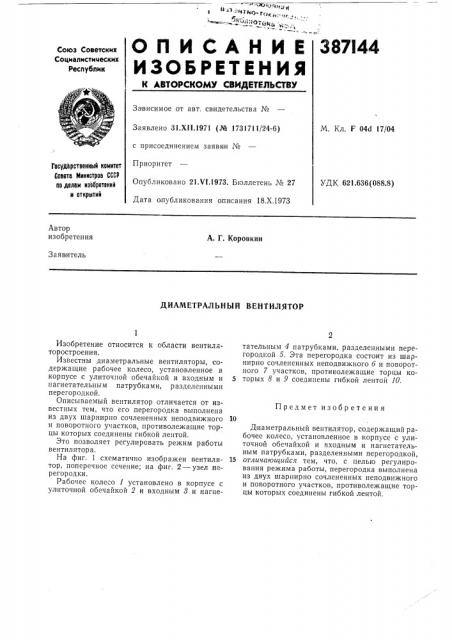

387I44

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик

Зависимое от авт. свидетельства №

М. Кл. F 04d 17/04

Заявлено 31.XI I.1971 (№ 1731711/24-6) с присоединением заявками №

Приоритет

Опубликовано 21.V1.1973. Бюллетень № 27

Дата опубликования описания 18,Х.1973

Государственный комитет

Совета й1иниотров СССР по делам изобретений н открытий

УДК 621 636(088.8) Автор изобретения

А. Г. Коровкин

Заявитель

ДИАМЕТРАЛЬНЫЙ ВЕНТИЛЯТОР тательным 4 патрубками, разделенными перегородкой 5. Эта перегородка состоит из шарнирно сочлененных неподвижного 6 и поворотного 7 участков, противолежащие торцы ко5 торых 8 и 9 соединены гибкой лентой 10, 1о

Диаметральный вентилятор, содержащий рабочее колесо, установленное в корпусе с улиточной обечайкой и входным и нагнетательным патрубками, разделенными перегородкой, 15 отличающийся тем, что, с целью регулирования режима работы, перегородка выполнена из двух шарнирно сочлененных неподвижного и поворотного участков, противолежащие торцы которых соединены гибкой лентой.

Изобретение относится к области вентиляторостроения.

Известны диаметральные вентиляторы, содержащие рабочее колесо, установленное в корпусе с улиточной обечайкой и входным и нагнетательным патрубками, разделенными перегородкой.

Описываемый вентилятор отличается от известных тем, что его перегородка выполнена из двух шарнирно сочлененных неподвижного и поворотного участков, противолежащие торцы которых соединены гибкой лептой.

Это позволяет регулировать режим работы вентилятора.

На фиг. 1 схематично изображен вентилятор, поперечное сечение; на фиг. 2 — узел перегородки.

Рабочее колесо 1 установлено в корпусе с улиточной обечайкой 2 и входным 8 и нагнеПредмет изобретения

387144

Риг. 1

Рие Р

Составитель 3. Полетаева

Техред 3. Тараненко Корректоры: Н. Прокуратова и М. Николаева

Редактор E. Кравцова

Типография, пр. Сапунова, 2

Закан 2805/4 Изд. № 708 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
