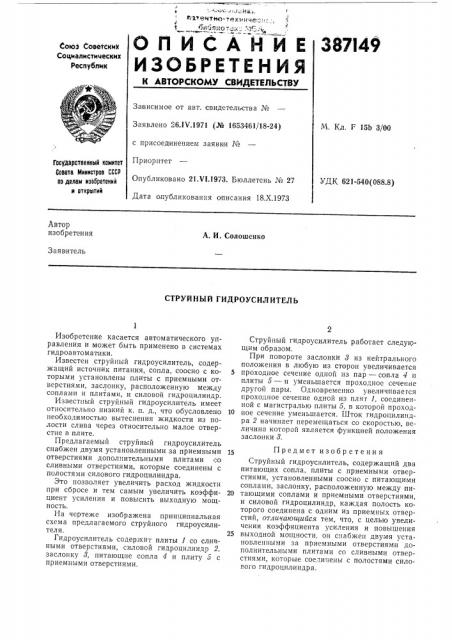

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

387I49

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 15Ь 3/00

Заявлено 26.1Ч.1971 (¹ 1653461f18-24) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1973. Бюллетень ¹ 27

Дата опубликования описания 18.Х.1973

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий

УДК 621-540(088.8) Автор изобретения

А. И. Солошенко

Заявитель

СТРУЙНЫЙ ГИДРОУСИЛИТЕЛЬ

Изобретение касается автоматического управления и может быть применено в системах гидроавтоматики.

Известен струйный гидроусилитель, содержащий источник питания, сопла, соосно с которыми установлены плиты с приемными отверстиями, заслонку, расположенную между соплами и плитами, и силовой гидроцилиндр.

Известный струйный гидроусилитель имеет относительно низкий к. п. д., что обусловлено необходимостью вытеснения жидкости из полости слива через относительно малое отверстие в плите.

Предлагаемый струйный гидроусилитель снабжен двумя установленными за приемными отверстиями дополнительными плитами со сливными отверстиями, которые соединены с полостями силового гидроцилиндра.

Это позволяет увеличить расход жидкости при сбросе и тем самым увеличить коэффициент усиления и повысить выходную мощность.

На чертеже изображена принципиальная схема предлагаемого струйного гидроусилителя.

Гидроусилитель содержит плиты 1 со сливными отверстиями, силовой гидроцилиндр 2, заслонку 8, питающие сопла 4 и плиту 5 с приемными отверстиями.

Струйный гидроусилитель работает следующим образом.

При повороте заслонки 8 из нейтрального положения в любую из сторон увеличивается

5 проходное сечение одной из пар — сопла 4 и плиты 5 — и уменьшается проходное сечение другой пары. Одновременно увеличцваегся проходное сечение одной из плит 1, соединенной с магистралью плиты 5, в которой проход10 ное сечение уменьшается. Шток гидроцилиндра 2 начинает перемещаться со скоростью, величина которой является функцией положения заслонки 8.

Предмет изобр етения

Струйный гидроусилитель, содержащий два питающих сопла, плиты с приемными отверстиями, установленными соосно с питающими соплами, заслонку, расположенную между пи20 тающими соплами и приемными отверстиями, и силовой гидроцилиндр, каждая полость которого соединена с одним из приемных отверстий, отличающийся тем, что, с целью увеличения коэффициента усиления и повышения

25 выходной мощности, он снабжен двумя установленными за приемными отверстиями дополнительными плитами со сливными отверстиями, которые соединены с полостями силового гидроцилиндра.
