Реферат



!

l.1

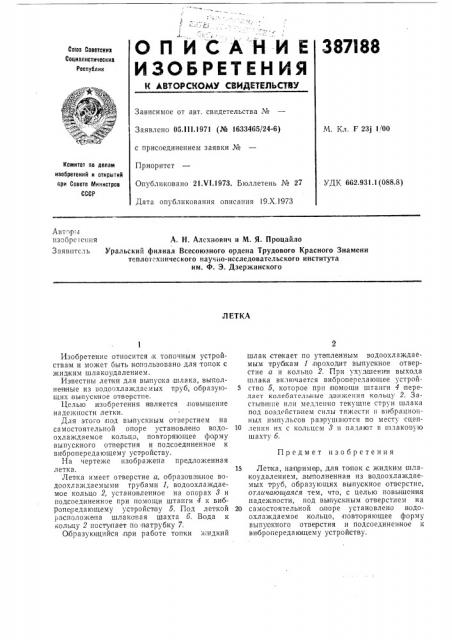

О П И С А Н -И Е 387l88

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со.оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.111.1971 (№ 1633465/24-6) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1973. Бюллетень № 27

Дата опубликования описания 19.Х.1973

М. Кл, Г 23j 1,i 00

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 662,931.1 (088.8) Авторы изобретения А. H. Алехнович и М. Я. Процайло

Заявитель Уральский филиал Всесоюзного ордена Трудового Красного Знамени теплотехнического научно-исследовательского института им. Ф. Э. Дзержинского

Л ЕТКА

Предмет изобретения

Изобретение относится к топочным устройствам и может быть иопользовано для топок с жидким шлакоудалением.

Известны летки для выпуска шлака, выполнесоные из водоохлаждасмых труб, образующих;выпус|оное от верcTI. е.

Целью изобретения eaляется,повышение надежности летки.

Для этого под выпускным отверстием на самостоятельной опоре установлено водоохлаждаемое кольцо, повторяющее форму выпускного отве рстия и подсоединенное к вибропередающему устройству.

На чертеже изображена предложенная летка.

Летка имеет отверстие а, образова нное водоохлаждаемыми трубами 1, водоохлаждаемое кольцо 2, установленное на опорах 8 и подсоединенное при помощи штанги 4 к вибропе редающему устройству б. Под леткой расположена шлаковая шахта б. Вода к кольцу 2 посту пает по патрубку 7.

Образующийся;при работе топки жидкий шлак стекает по утепленным водоохлаждаемым трубкам 1 проходит выпускное отверстие а и кольцо 2. При ухудшении выхода шлака включается виоропередающее устрой5 ство 5, которое прп помощи штанги 4 передает колебатель|ные движения кольцу 2. 3астывн|не или медленно текущие струи шлака под воздействием силы тяжести и вибрационных импульсов разрушаются по месту сцеп10 пения их с кольцсм 3 и падают в шлаковую шахту б.

15 Летка, нап риме р, для топок с жидким шлакоудалением, выполненная из водоохлаждаемых труб, образующих выпускное отверстис, отличаюш,аяся тем, что, с целью повышения надежности, под вы г1ускным отверстием на

20 самостоятельной опоре установлено водоохлаждаемое кольцо, повторяющее форму выпускного отверстия и подсоединенное к вибропередающему устрой|ству, 387188

Составитель В. Круглянский

Корректоры: А. Николаева и М. Коробова

Редактор Е. Кравцова

Техред Т. Курилко

Типография, пр. Сапунова, 2

Заказ 2769/11 Изд. № 700 Тираж 002 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
