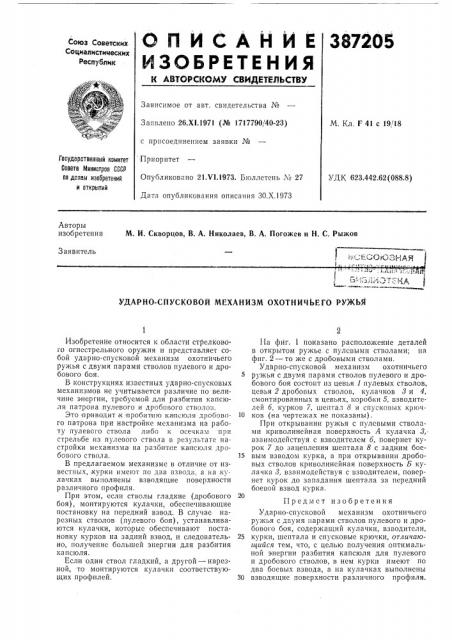

ОПИСАЙЙЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.XI.1971 (№ 1717790/40-23) с присоединением заявки № Приоритет

Опубликовано 21.Ч1,1973. Бюллетень ¹ 27

Дата опубликования описания 30.Х.1973

М. Кл, F 41 с 19!18

Государственный комитет

Совете Министров СССР по делам изобретений и открытий

УД К 623.442.62 (088.8) Авторы изобретения

М. И. Скворцов, В. А. Николаев, В, А. Погожев и Н. С. Рыжов

Заявитель

) г:": - ., ЕСОгОЗ1-1АЯ % >-х с!;< и,. ; и $.

1=

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ ОХОТНИЧЬЕГО РУЖЬЯ

Йзобретенйе относится к области стрелково= го огнестрельного оружия и представляет собой ударно-спусковой механизм охотничьего ружья с двумя парами стволов пулевого и дробового боя.

В конструкциях известных ударно-спусковых механизмов не учитывается различие по величине энергии, требуемой для разбития капсюля патрона .пулевого и дробового стволов.

Это приводит к пробитию ка псюля дробового патрона при настройке механизма на работу пулевого ствола либо к осечкам при стрельбе из пулевого ствола в результате настройки механизма на разбити1е капсюля дробового ствола.

В предлагаемом механизме в отличие от известных,,курки имеют по два взвода, а на кулачках выполнены взводящие поверхности различного профиля, При этом, если стволы гладкие (дробового боя), монтируются кулачки, обеспечивающие постановку на передний взвод. В случае нарезных стволов (пулевого боя), устанавливаются кулачки, которые обеспечивают постановку курков на задний взвод, и следовательно, получение большей энергии для разбития капсюля.

Если один ствол гладкий, а другой — нарезной, то монтируются кулачки соответствующих профилей, gi

11а фиг. 1 показано располо>кение деталей в открытом ружье с пулевыми стволами; па фиг. 2 — то же с дробовыми стволами.

Ударно-спусковой механизм охотничьего

5 ружья с двумя парами стволов пулевого и дробового боя состоит из цевья 1 пулевых стволов, цевья 2 дробовых стволов, кулачков 8 и 4, смонтированных в цевьях, коробки 5, взводителей б, кур|ков 7, шептал 8 и спусковых крюч10 ков (на чертежах не показаны).

При открывании ружья с пулевыми стволами криволинейная поверхность А кулачка 8,взаимодействуя с взводителем б, повернет курок 7 до зацепления шептала 8 с задним бое15 вым взводом курка, а при открывании дробовых стволов криволинейная поверхность Б кулачка 8, взаимодействуя с взводителем, повернет курок до западания шептала за передний боевой взвод курка.

Предмет изобретения

Ударно-спусковой механизм охотничьего ружья с двумя парами стволов пулевого и дробового боя, содержащий кулачки, взводители, 25 курки, шептала и спусковые крючки, отлачаюи1ийся тем, что, с целью получения оптимальной энергии разбития капсюля для пулевого и дробового стволов, в нем курки имеют по два боевых взвода, а на кулачках выполнены

30 взводящие поверхности различного профиля.
